Тепловизор – это наблюдательный прибор, позволяющий отображать распределение температуры исследуемого объекта или местности, то есть получать их изображение в инфракрасных лучах. Их не следует путать с обычными (активными и пассивными) приборами ночного видения, основанными на соверешенно ином принципе. Первые приборы ночного видения были активными, действующими за счет подсвечивания цели инфракрасным прожектором и улавливания отраженного от нее ИК-излучения. ИК-прожектор был громоздким и легко обнаруживался противником, поэтому активные приборы .быстро сошли со сцены, уступив место пассивным приборам ночного видения, основанным на усилении слабых источников видимого света. Но и пассивные приборы имели принципиальные недостатки. Их можно легко «ослепить» ярким источником света, а также они не способны «видеть» в абсолютной темноте, дыму или плотном тумане.
Тепловизоры свободны от подобных проблем, так они совершенно не зависимы от источников света и «видят», тепло, которое присутствует всегда. Более того, тепловизоры обладают свойствами, присущими только им. Например, с помощью такого прибора можно увидеть :.. следы человека, прошедшего по снежному полю – человеческие следы даже через некоторое время сохраняют некоторое количество тепла, легко улавливаемтого тепловизором, способным фиксировать разницу температур в 0,1°C.
Тепловизорам, тем не менее, присущи и свои недостатки. Во-первых, объектив прибора нельзя изготовить из стекла, так как оно не пропускает ИК-излучение. Поэтому линзы тепловизоров делают из редких и дорогих материалов, таких как германий. Во-вторых, ИК-излучение довольно трудно уловить и нужен очень чувствительный приемник, причем чем ниже температура самого приемника, тем лучше его характеристики. Наиболее распространенный способ охлаждения приемника – при помощи жидкого азота, что, конечно, крайне неудобно, особенно для мобильных приборов. Поэтому для снижения стоимости и повышения компактности тепловизионных приборов ученые ведут активные исследования в области создания альтернативных принципов их устройства.
Особые надежды сегодня связываются с внедрением неохлаждаемых болометров – тонких пластинок из проводящего материала, способных менять свое электрическое сопротивление под действием внешнего ИК-излучения. Объединенные в матрицы, болометрические детекторы позволили создать новое поколение портативных и безопасных в использовании тепловизионных приборов. Тепловизор, оснащенный прицельной маркой, мог уже монтироваться на стрелковом оружии в качестве ночного оптического прицела (согласитесь, что ранее только сумашедшему пришло бы в голову ставить на оружии прибор с сосудом Дьюара, наполненный жидким азотом). При этом военные получили поистине фантастические возможности, о которых прежде можно было только мечтать! Тепловизионный прицел позволял обнаружить человеческую фигуру в высокой траве или кустарнике, внутри брезентовой палатки или под тентом автомобиля и даже за тонкой деревянной преградой. Данный вид прицелов обладает гораздо большими возможностями и с точки зрения идентификации и определения состояния цели: технология тепловидения дает возможность отличить человека с оружием от невооруженного, определить давно ли стреляли из оружия, заведен или выключен (и как долго уже заглушен) двигатель транспортного средства и т.д. Такие свойства и не снились разработчикам обычных прицелов ночного видения всех трех поколений.
Тем не менее, хотелось бы еще раз подчеркнуть сложность решаемой проблемы. Хотя болометры были впервые изготовлены и опробованы американской компанией Bell еще в годы Второй мировой войны, понадобилось более 60 лет, чтобы создать реально действующие пехотные прицелы. Впервые на практике они были опробованы американскими подразделениями в Афганистане, где устанавливались на снайперских винтовках Barret M82/M107 и пулеметах Browning M2HB.
В России производство тепловизоров на основе неохлаждаемых болометрических матриц было основоено в 2007 году в московском Центральном научно-исследовательском институте «Циклон». Именно это предприятие является разработчиком первого российского тепловизионного прицела «Шахин», все компоненты которого полностью разработаны и выпускаются в России. Это особенно важно, как технологии тепловидения принадлежат к перечню стратегических и являются предметом многочисленных экспортных ограничений. Впервые с этим прибором мне удалось познакомиться в Москве на выставке «Интерполитех» в 2007 году, где он был представлен в качестве перспективного армейского стрелкового прицела. В течение пяти последующих лет шла его доработка и 1 февраля 2012 года начались его первые войсковые испытания. Они проводились в г. Пскове в 76-ой гвардейской десантно-штурмовой дивизии. В ходе испытаний на полигоне велись стрельбы из всех видов стрелкового оружия различных калибров, на которых может устанавливаться «Шахин» и которое состоит на вооружении десантно-штурмовых и специальных подразделений ВДВ. По итогам испытаний прицел был принят на вооружение под наименованием «Шахин 2х2» и МО РФ уже разместило тендер на поставку 150 таких прицелов для школы снайперов Спецназа ГРУ. Помимо вооруженных сил, «Шахин» принят на вооружение МЧС, МВД и пограничных войск.

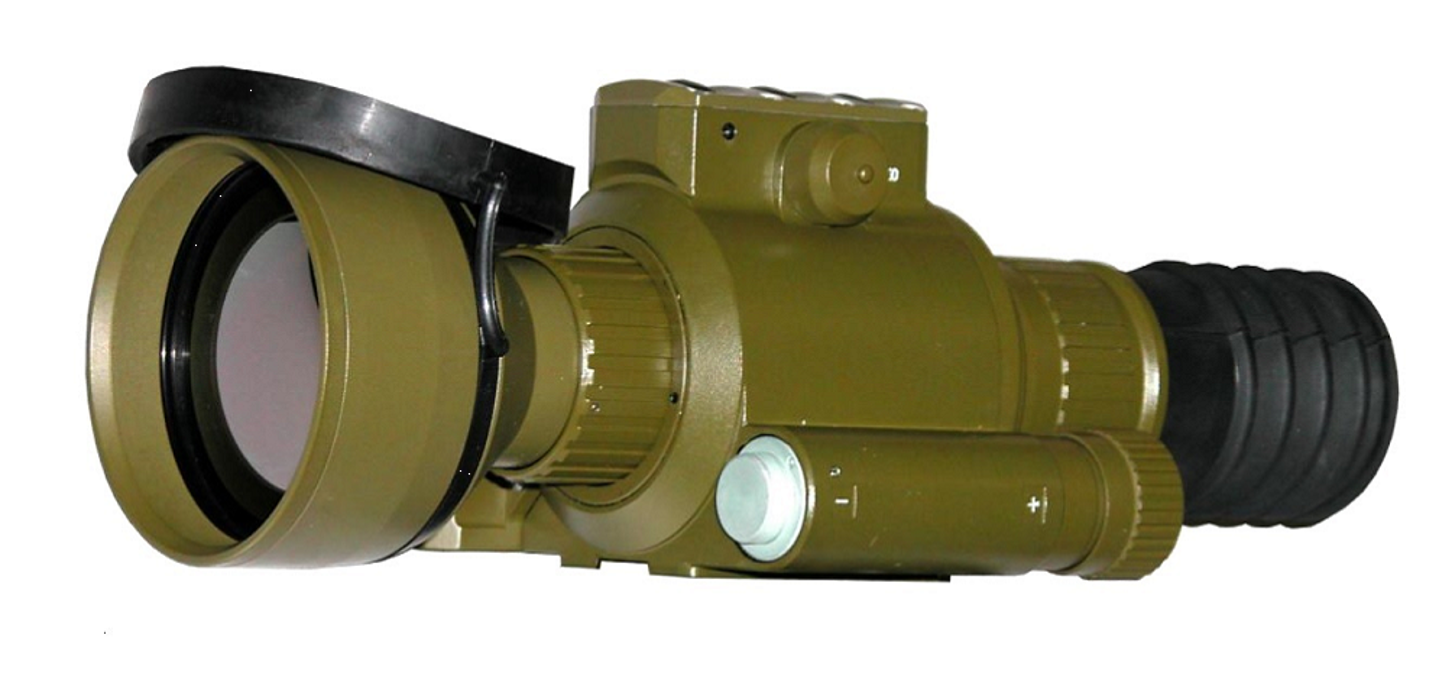

Теперь об устройстве и возможностях прибора «Шахин». Это компактный тепловизионный прицел для стрелкового оружия, выполненный на основе неохлаждаемой микроболометрической матрицы из аморфного кремния. В зависимости от размера матрицы (160 x 120, 384 x 288 или 640 х 480) различают легкое, среднее и тяжелое исполнение прибора. Соответсвенно различаются и их характеристики. Легкое исполнение имеет поле зрения 5,2° × 3,9° и 1, 3-кратное увеличение, среднее - 8,8° × 6,7°/6,1° × 4,3°/ 4,4° × 3,3° при 1,9 или 2,7-кратном увеличении, тяжелое 7,3° × 5,5° при кратности 3,8. Соответсвенно и различается и дальность обнаружения ростовой человеческой фигуры – 600, 900-1300 и 2200 м. Минимальное расстояние наблюдения – 15 м, температурный диапазон эксплуатации - -25°С до +50°С. Питание прибора обеспечивают четыре литиевые батареи СR123, гарантирующие время непрерывной работы 6 часов при температуре +25°С. Легкие и средние прицелы имеют габаритные размеры 280x110х110 мм и вес 1,3 кг, а тяжелый вариант соответственно 290 х 130 х 130 мм и 2,2 кг. Память прицела позволяет хранить сведения о баллистических характеристиках 7 различных типов оружия (автоматы АК-74Н, АКМ, винтовка СВД, пулеметы ПКП и ПКМ), кроме того, существует возможность введения поправок. Он также позволяет вести огонь из укрытия, используя нашлемный монитор, подключаемый к видеовыходу, и может быть интегрирован в автоматизированную систему управления войсками. Установка прицела на оружие производится с помощью специального кронштейна. «Шахин» легко маскируется от современных систем обнаружения типа «антиснайпер» с помощью подручных средств, например, достаточно закрыть прибор обычным полиэтиленовым пакетом.
На основе легкой версии «Шахина» разработана гражданская модификация «Канюк», отличающаяся большей кратностью (3,1) и расцветкой корпуса (черная или зеленая, по выбору). Дальность обнаружения при нормальных метеоусловиях на открытой местности крупной дичи типа лось составляет 1500 м. Прицел также может программироваться под различные типы боеприпасов.
За более подробной информацией обращаться:
Открытое акционерное общество
Центральный научно-исследовательский институт «Циклон»
107497, Российская Федерация, г. Москва
Щёлковское шоссе, дом 77
телефон: (+7 495) 460-48-00
факс: (+7 495) 460-34-01
E-mail: info@cyclone-jsc.ru
