Foto: Smontaggio Steyr AUG A3 SA

Estratto il traversino, tratteniamo il castello superiore con il gruppo otturatore, sospinti in avanti dall’azione delle molle di recupero

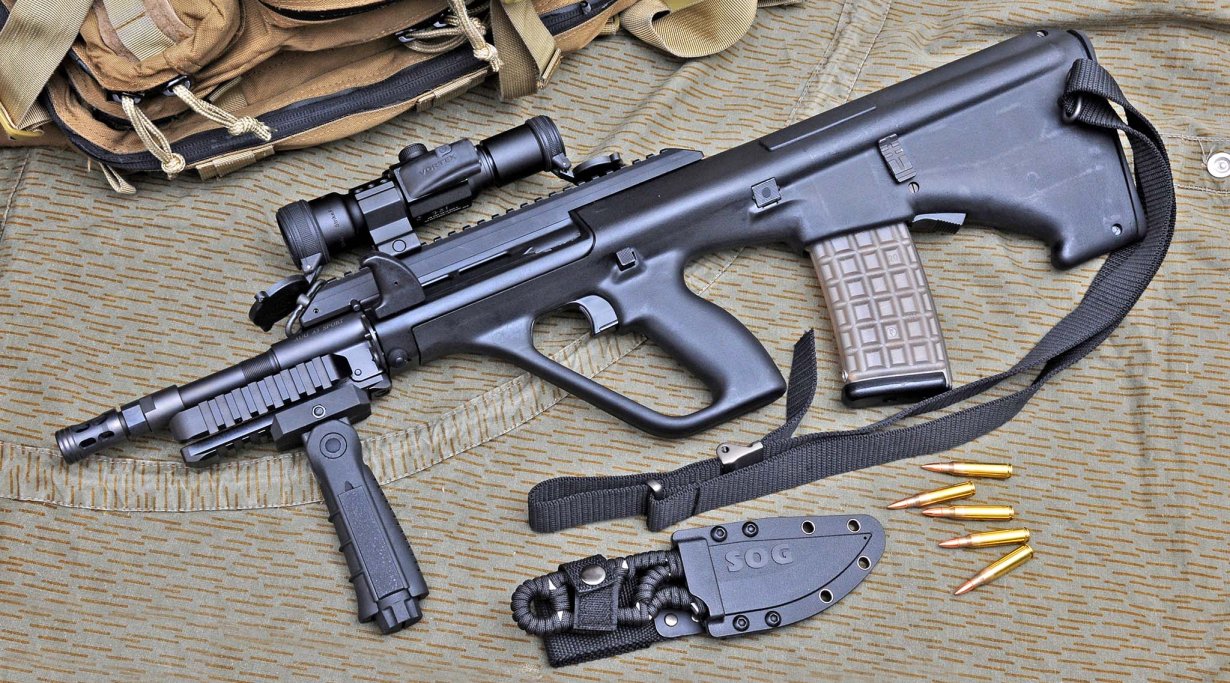

Uno dei fucili d'assalto più avveniristici al momento della sua entrata in servizio, l'AUG arriva oggi al suo terzo ammodernamento. Vediamone la storia e analizziamo da vicino la versione civile

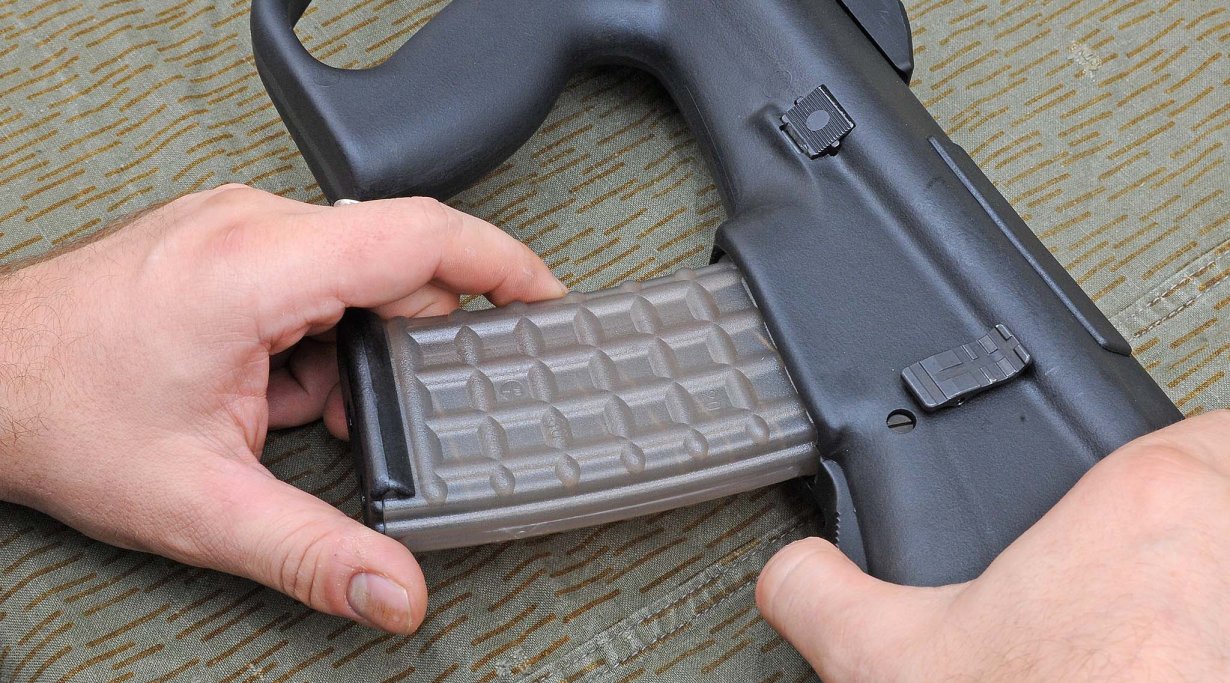

Come primo passo procediamo a rimuovere il caricatore dall’arma. Eventuali munizioni andranno rimosse dal caricatore e riposte in luogo sicuro a garanzia di sicurezza

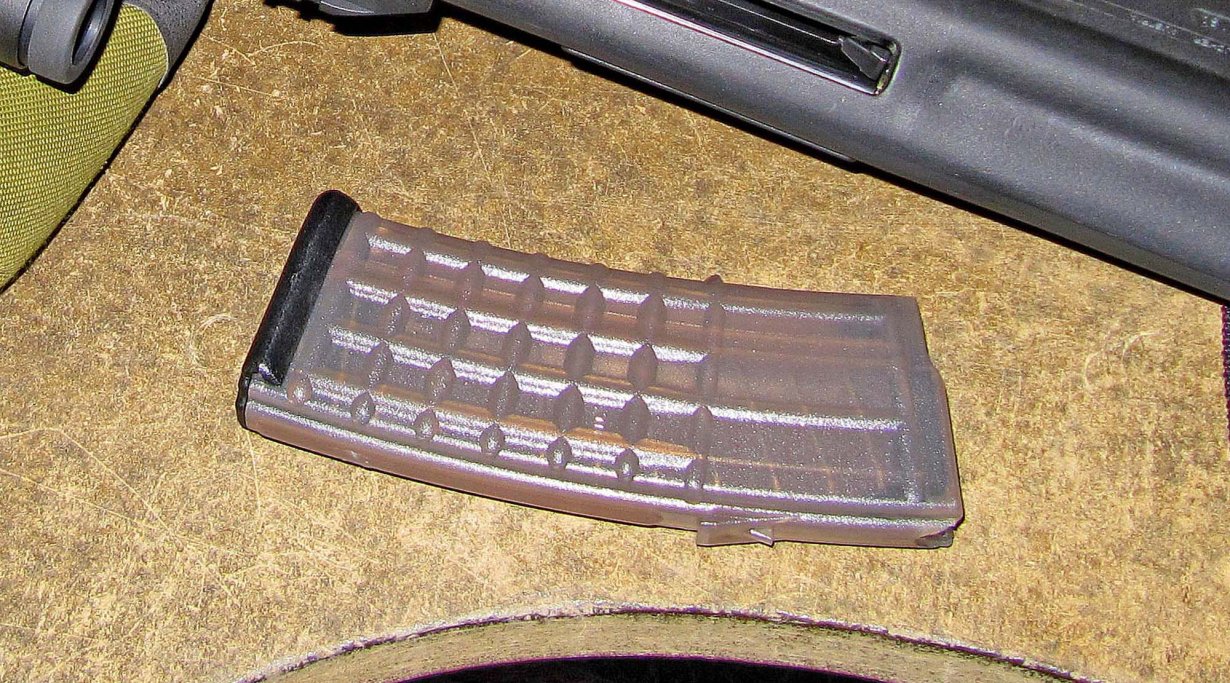

Il caricatore polimerico dello Steyr AUG A3-SA, da 29 cartucce

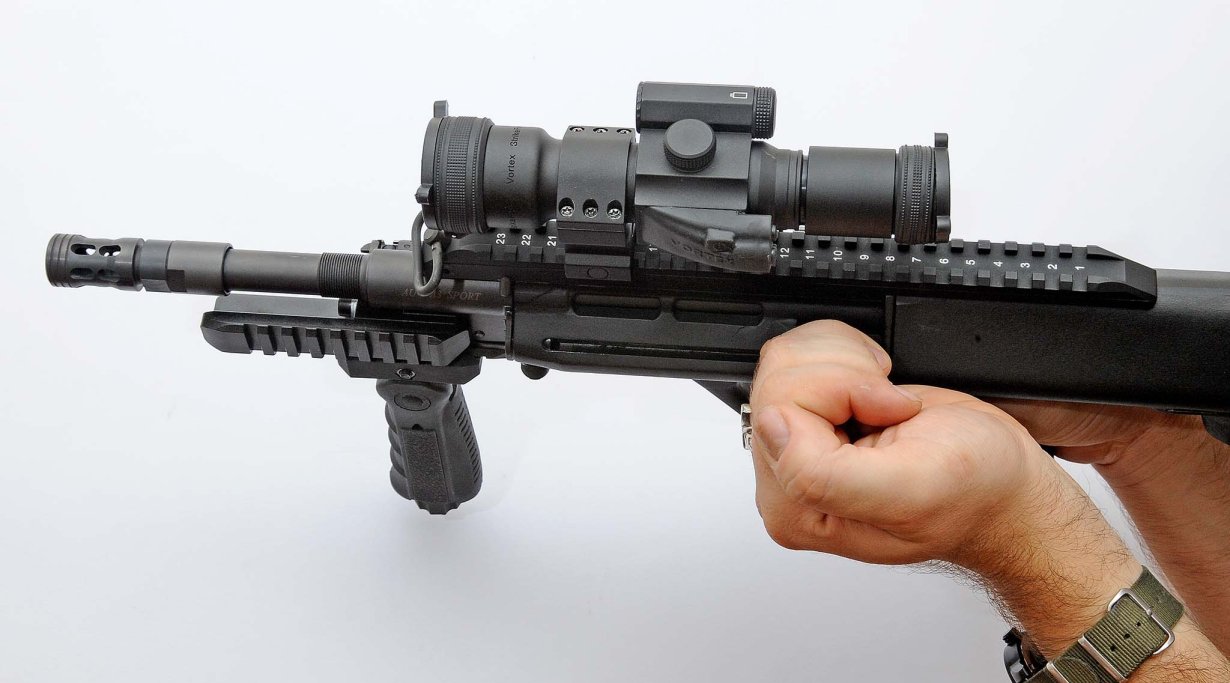

Il modo corretto di armare è di impugnare la manetta da sotto, con il palmo della mano rivolto verso l'alto

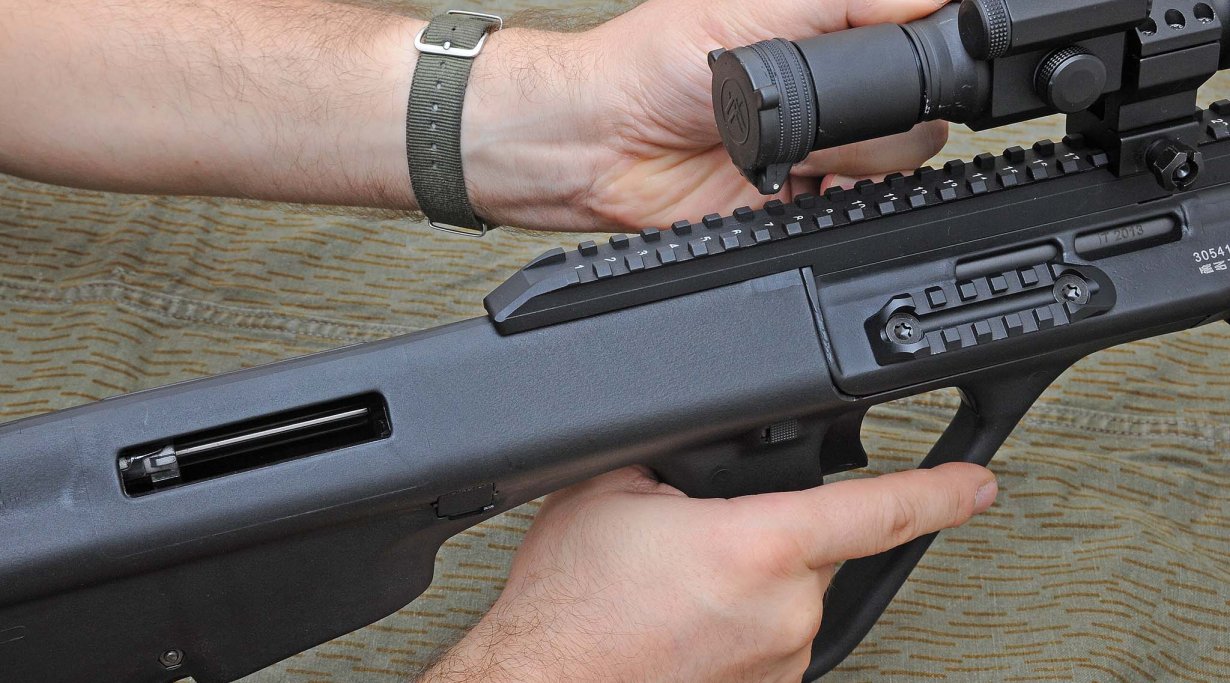

Verifichiamo che la camera di cartuccia sia effettivamente vuota

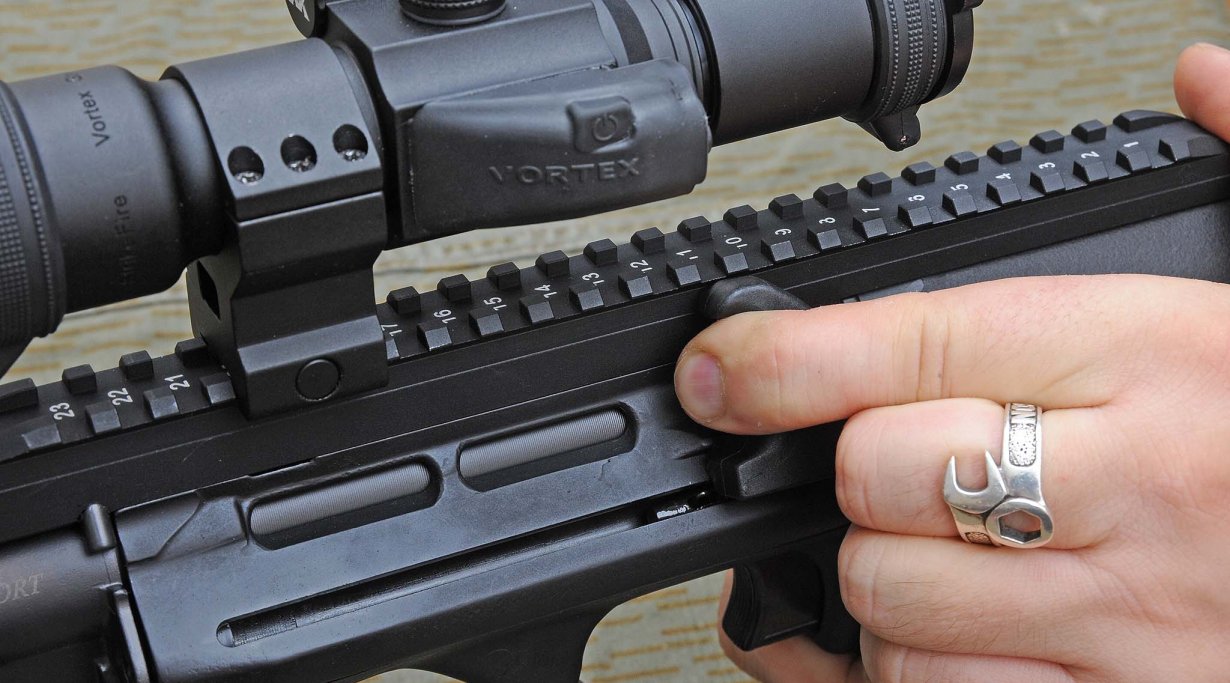

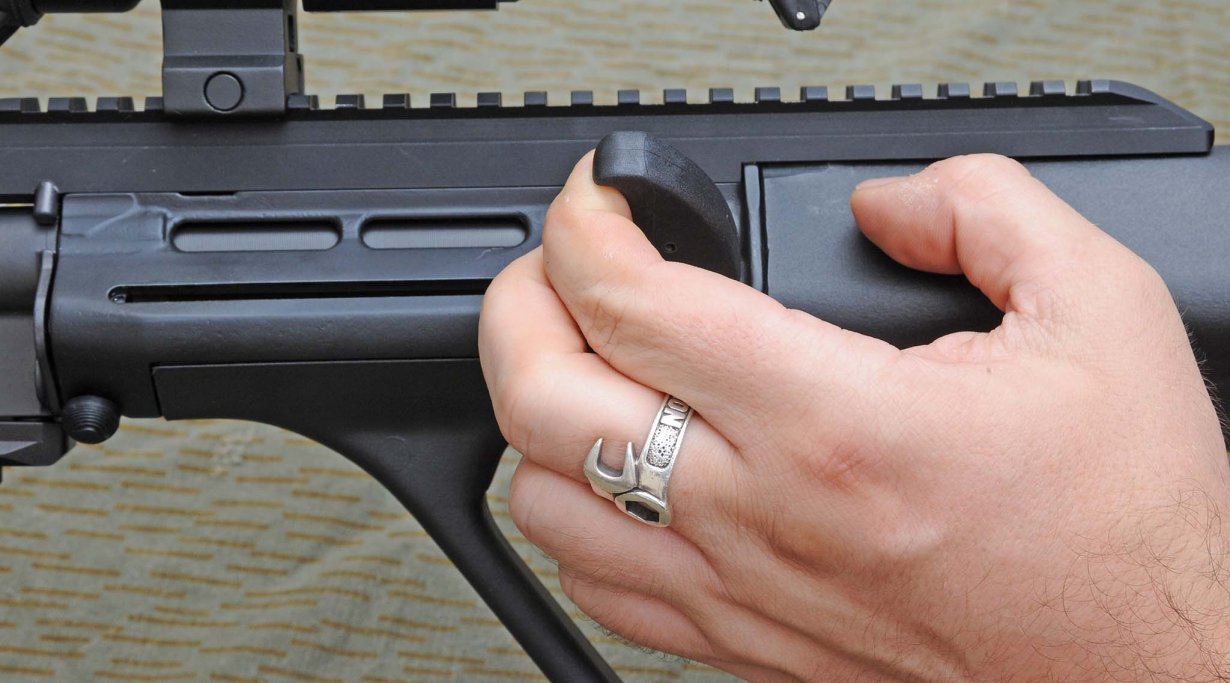

Procediamo ad arretrare a fondo corsa la manetta dell’otturatore

Ruotiamo la manetta contro il fusto dell’arma, così da bloccarla in posizione

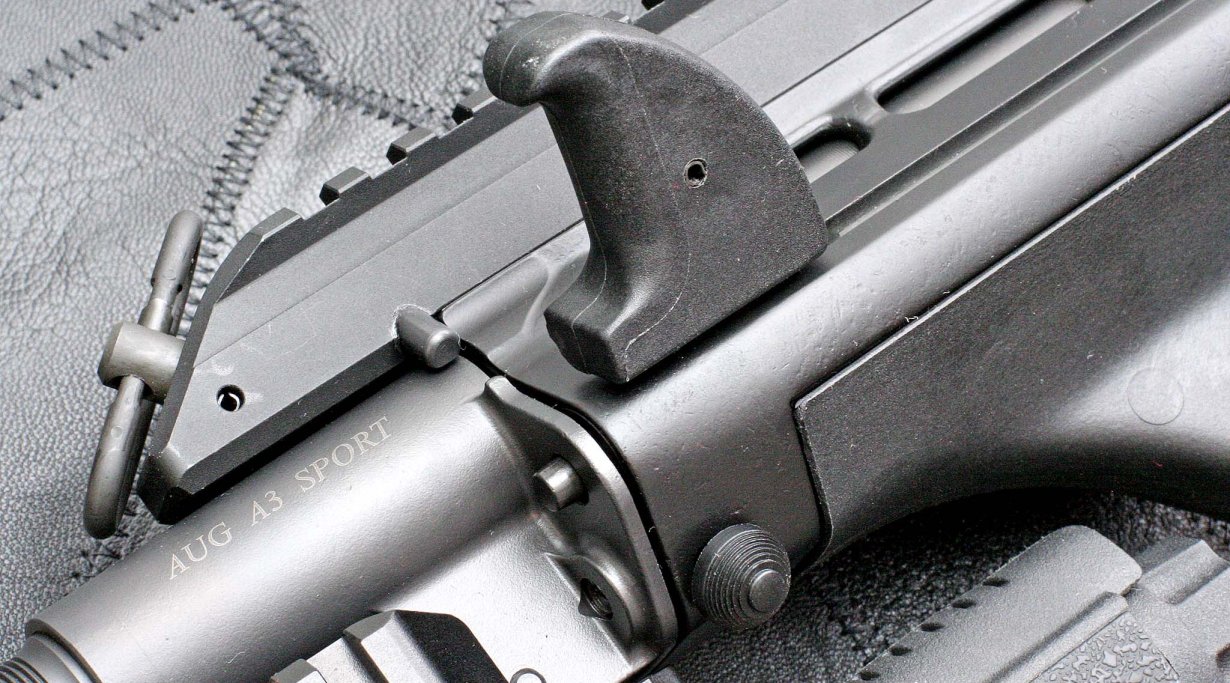

Dettaglio del pulsante di ritegno della canna, sotto alla manetta di armamento

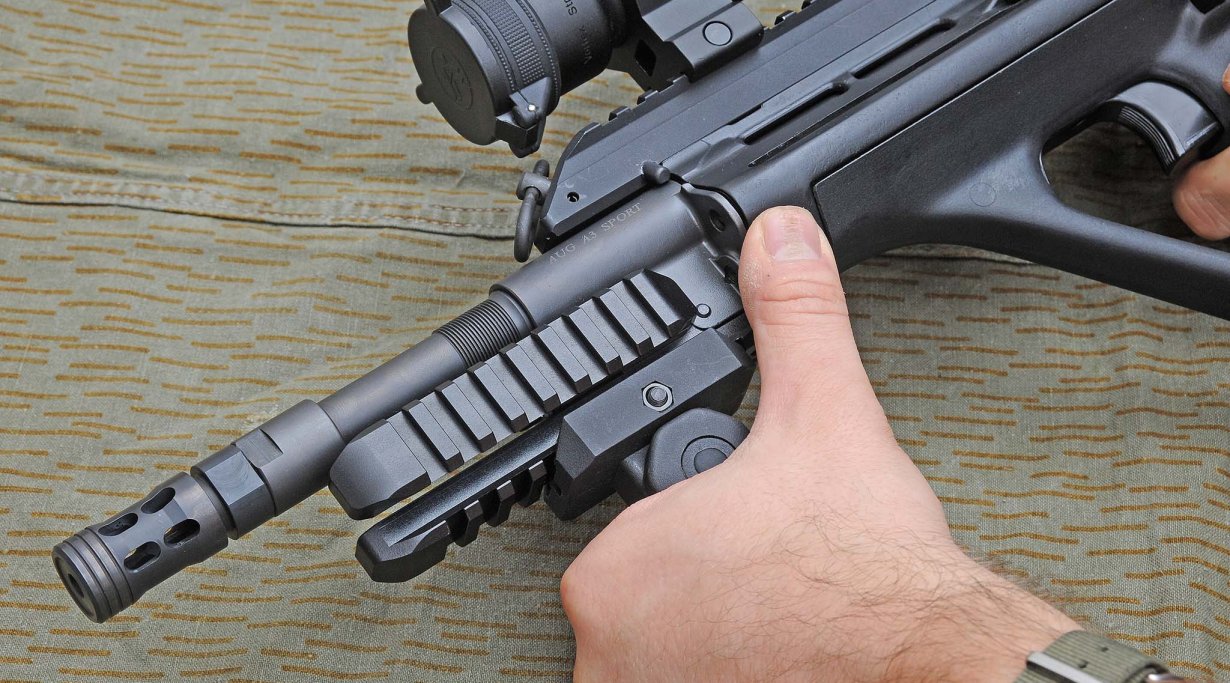

Afferrando saldamente l’impugnatura anteriore, premiamo col pollice verso il basso il pulsante di smontaggio della canna e la ruotiamo per sbloccarla

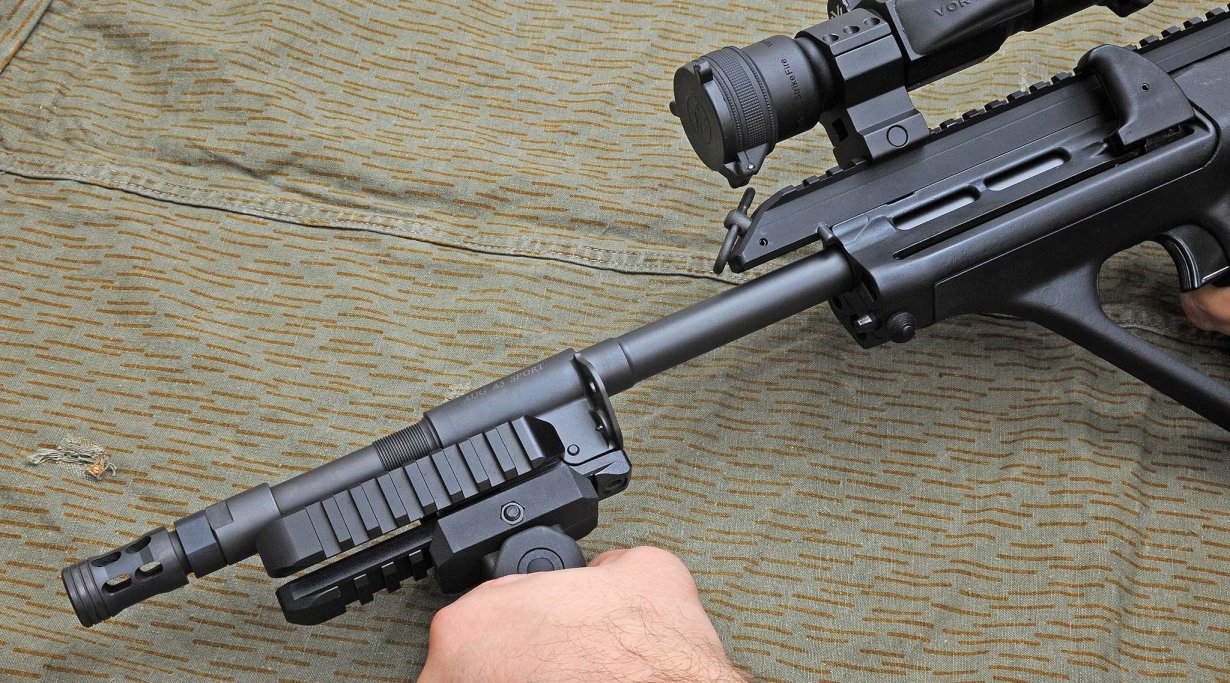

Possiamo a questo punto sfilare la canna dall’azione tirandola in avanti

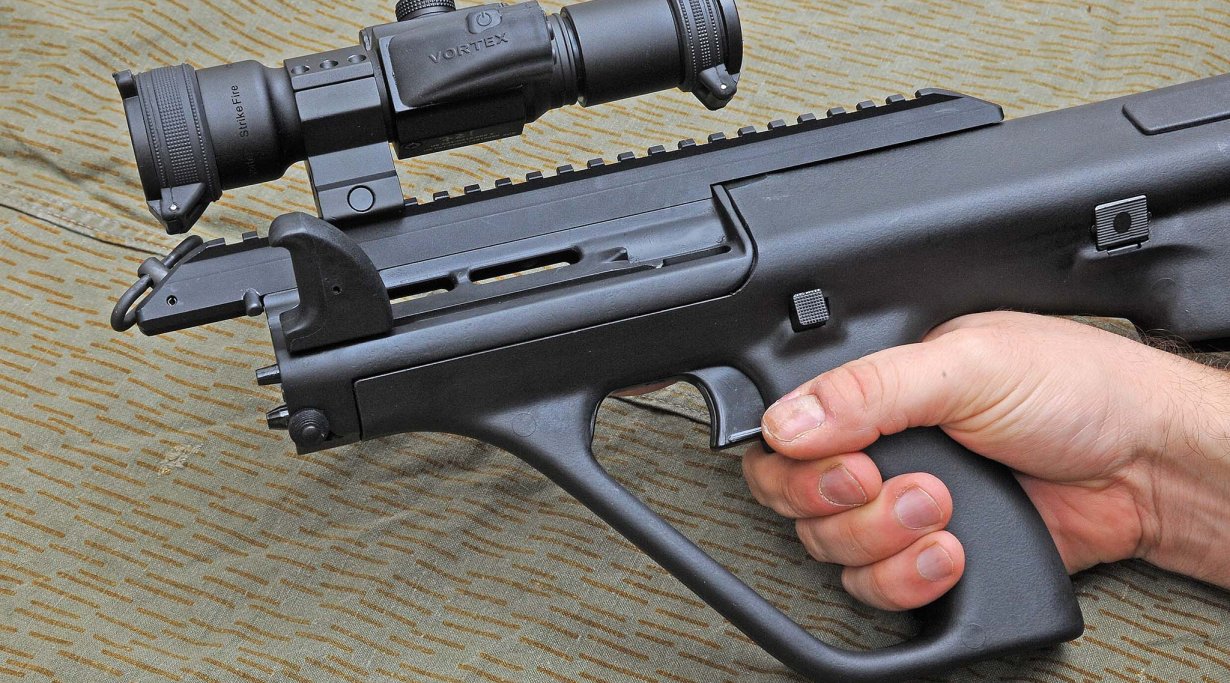

Ci troviamo ora con l’arma priva della canna e del gruppo presa di gas, solidale a quest’ultima. Per proseguire, riaccompagnamo in avanti l’otturatore.

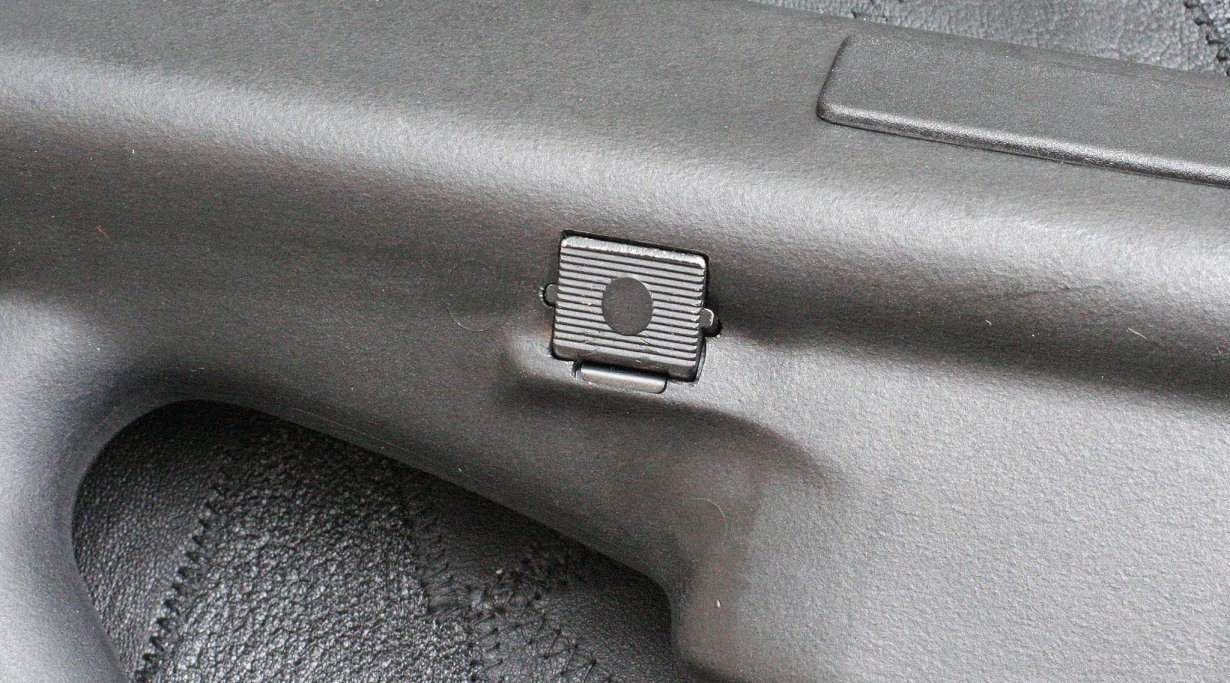

Il traversino di smontaggio del fucile si trova sul lato sinistro dell'arma, poco prima della pala del calcio

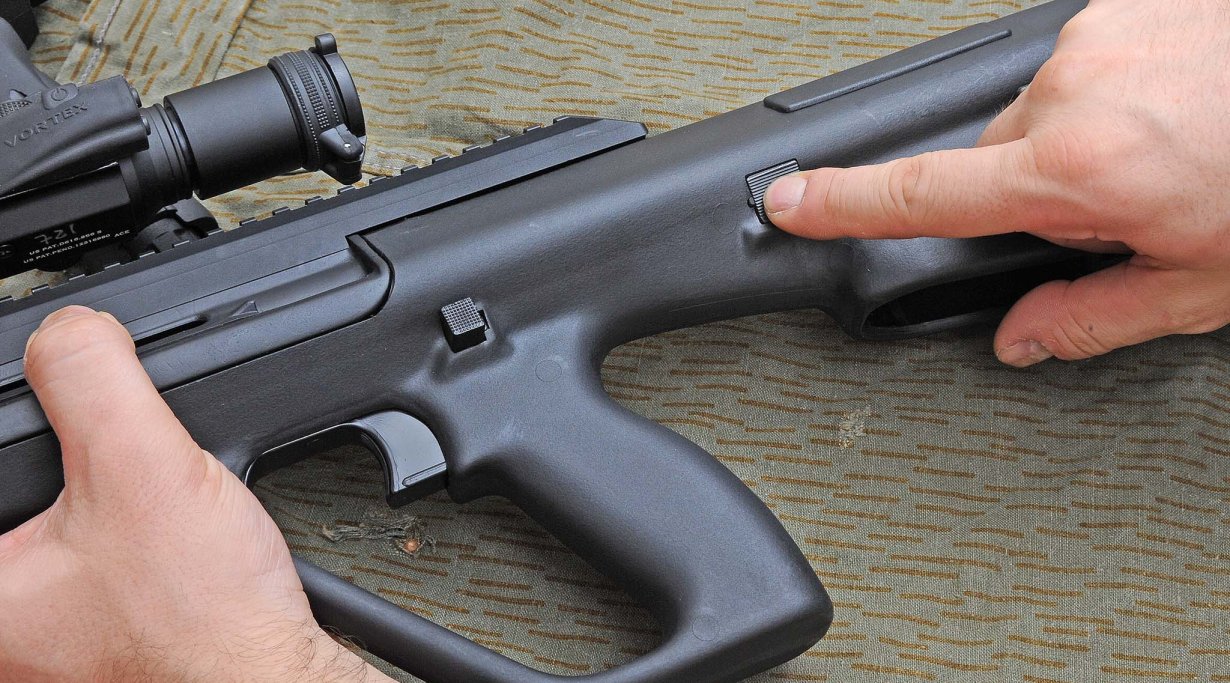

Premiamo il traversino di smontaggio, dal lato sinistro verso il lato destro

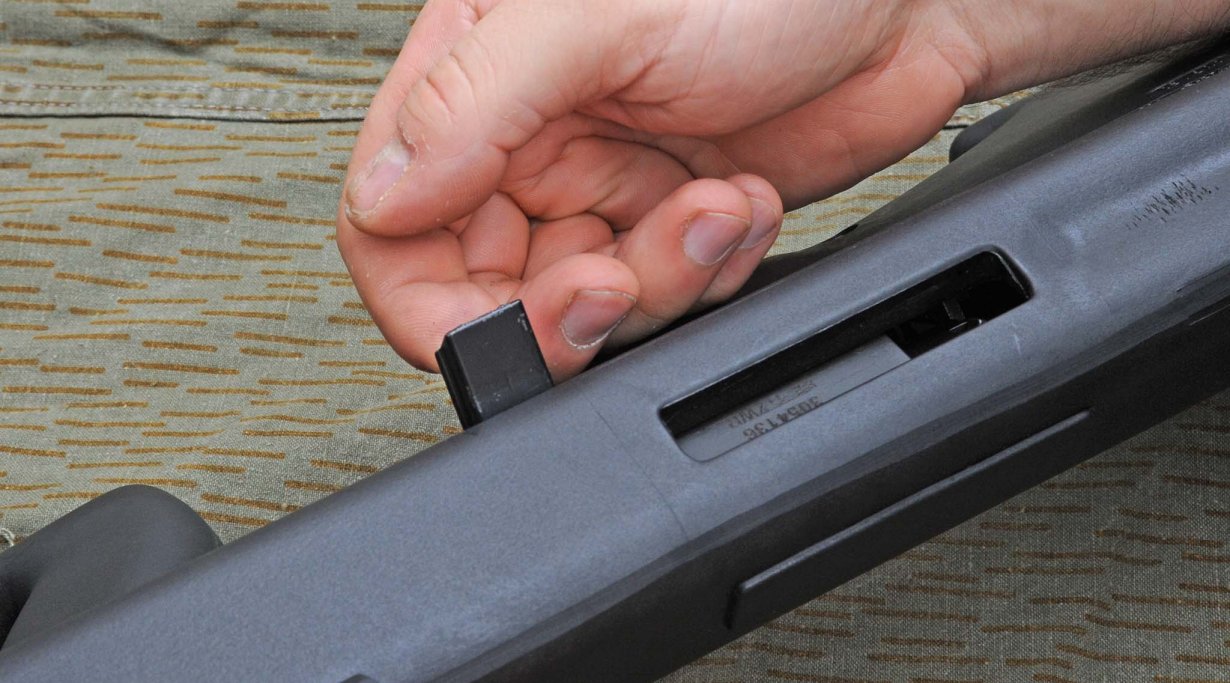

Ci assicuriamo che il traversino di smontaggio sia completamente estratto

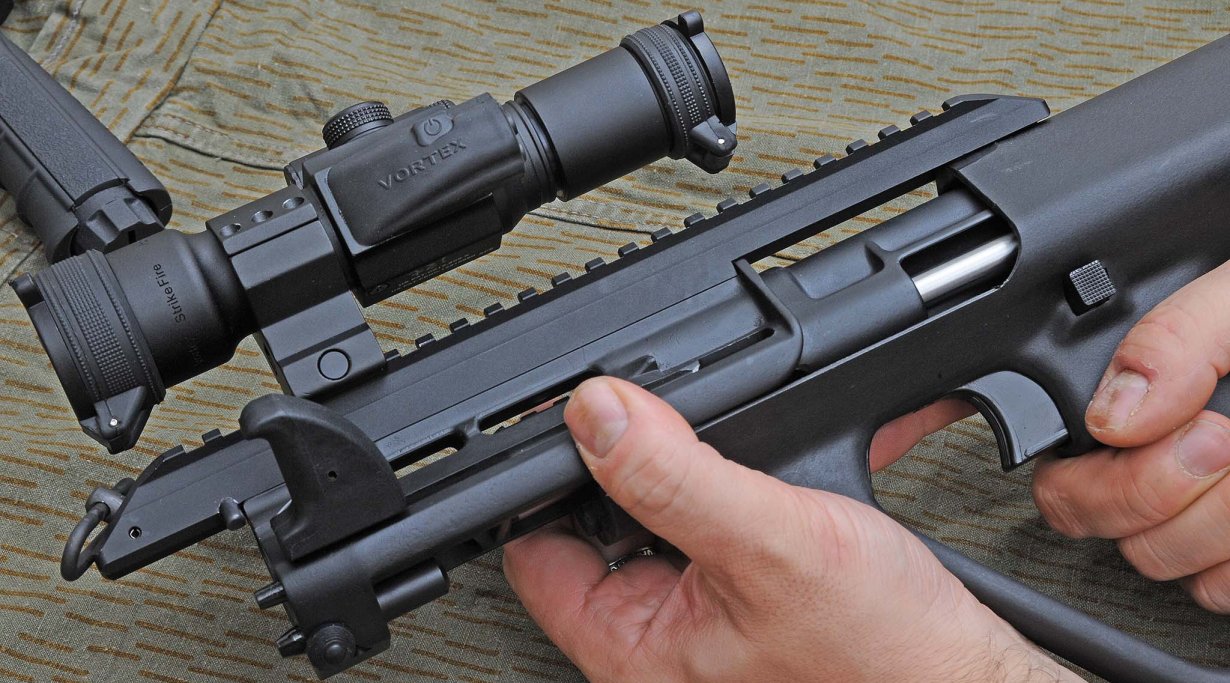

Estratto il traversino, tratteniamo il castello superiore con il gruppo otturatore, sospinti in avanti dall’azione delle molle di recupero

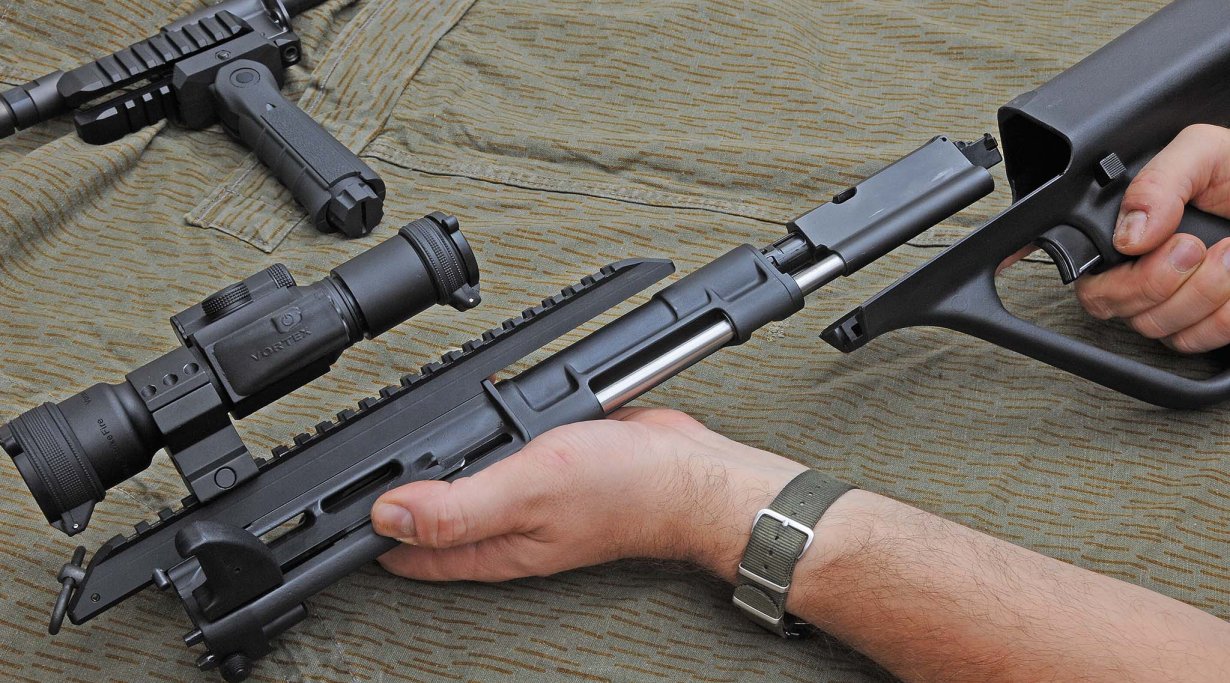

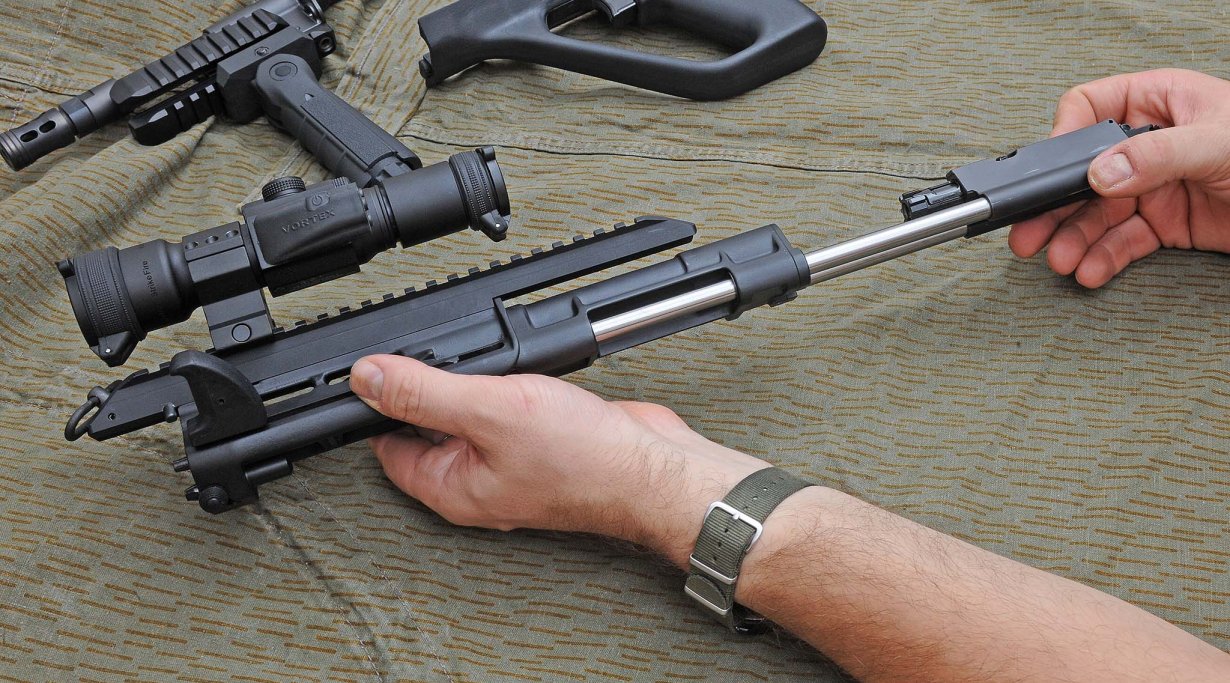

Possiamo ora sfilare in avanti il castello superiore e il gruppo otturatore

Tenendo premuto il pulsante, sfiliamo il perno tirandolo tramite la maglia portacinghia

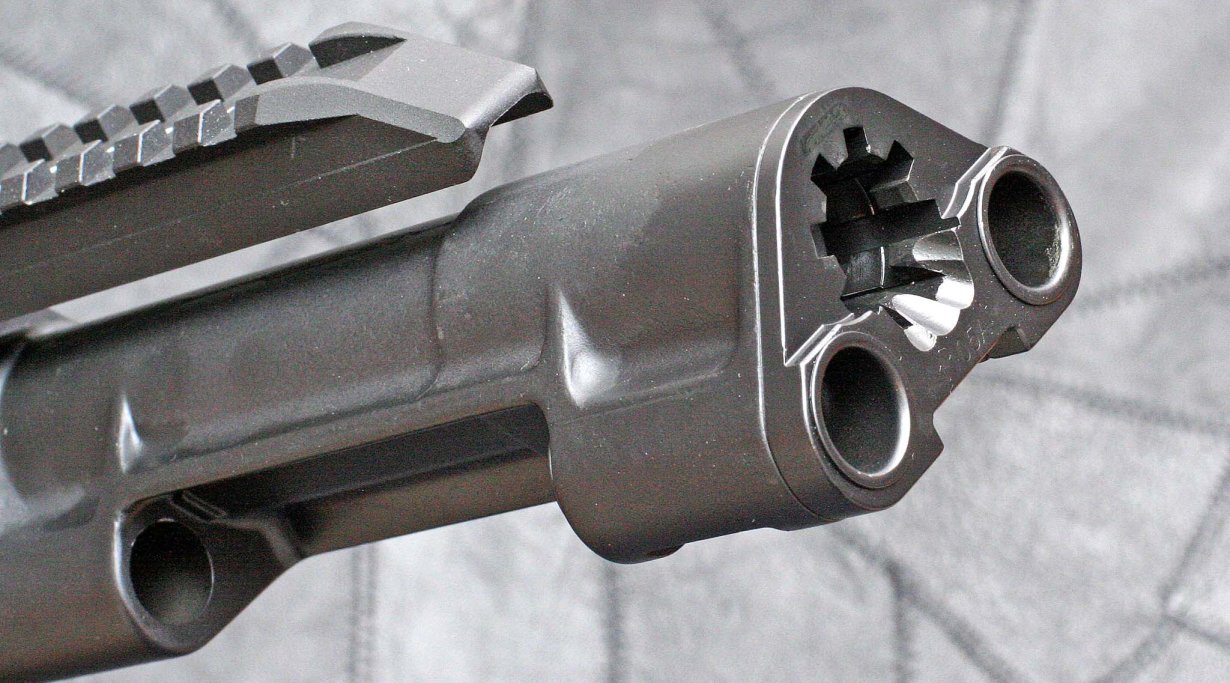

La boccola d’acciaio posteriore con i denti di ritegno della canna e i risalti di chiusura dell’otturatore. Nella parte inferiore della culatta, la doppia rampa d’alimentazione

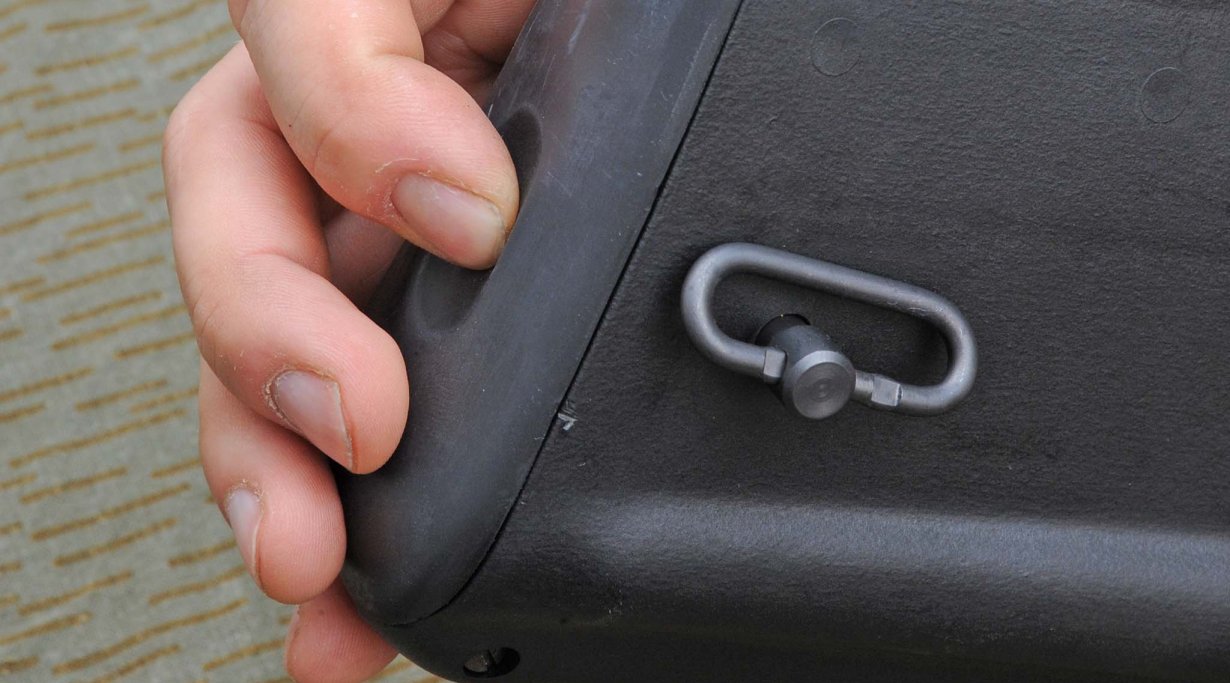

Premiamo l’incavo nel calciolo in gomma dove si trova il pulsante di sblocco del perno posteriore del calcio

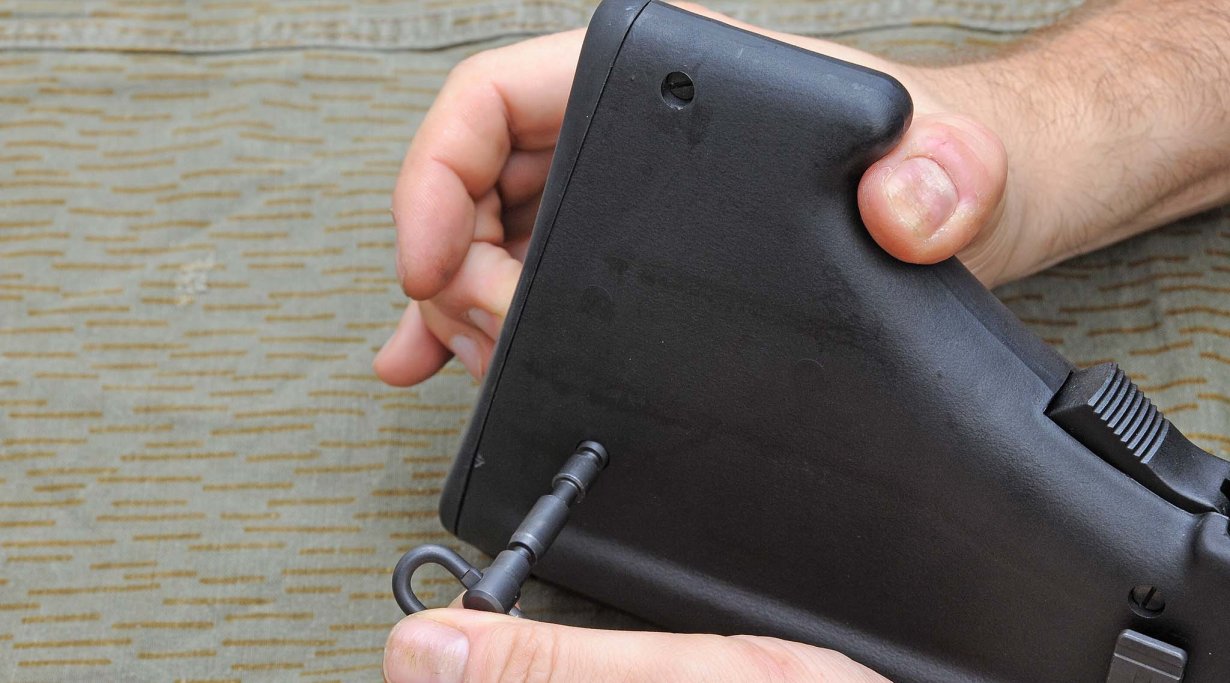

Tenendo premuto il pulsante, sfiliamo il perno tirandolo tramite la maglia portacinghia

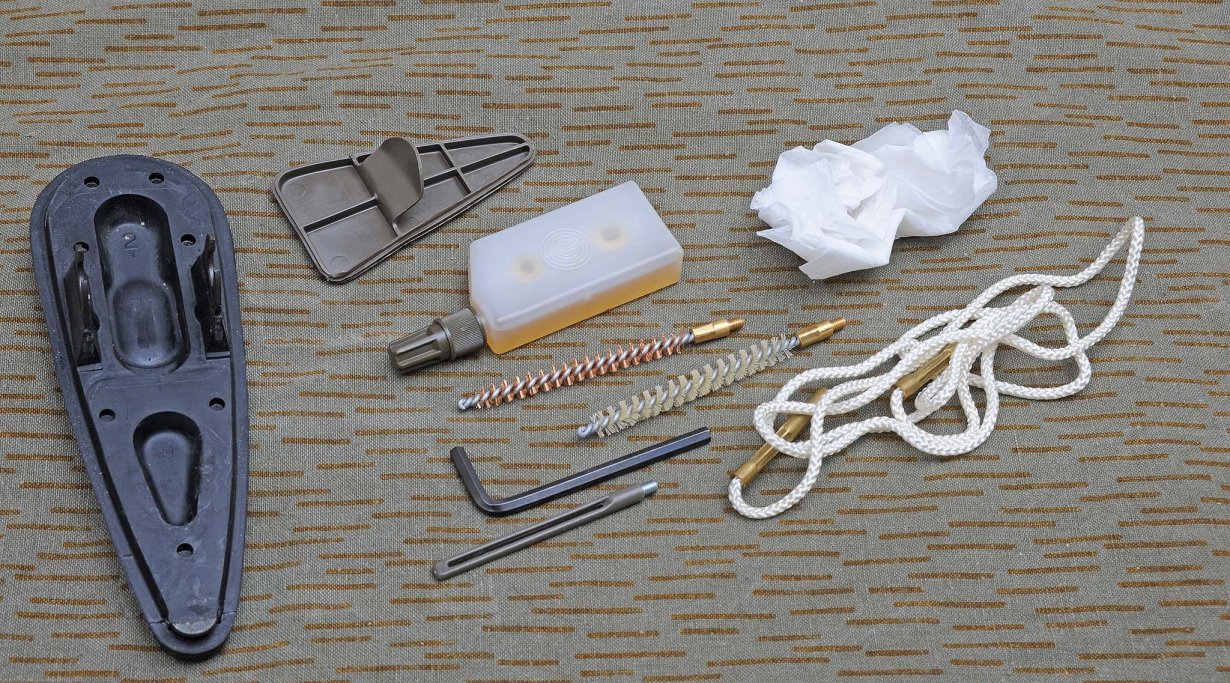

Il kit di pulizia composto da cordino portautensili, scovolo sintetico e in bronzo, portapezze, una chiave a brugola, pezze e l’oliatore. Tutto è tenuto al suo posto da un coperchietto di plastica

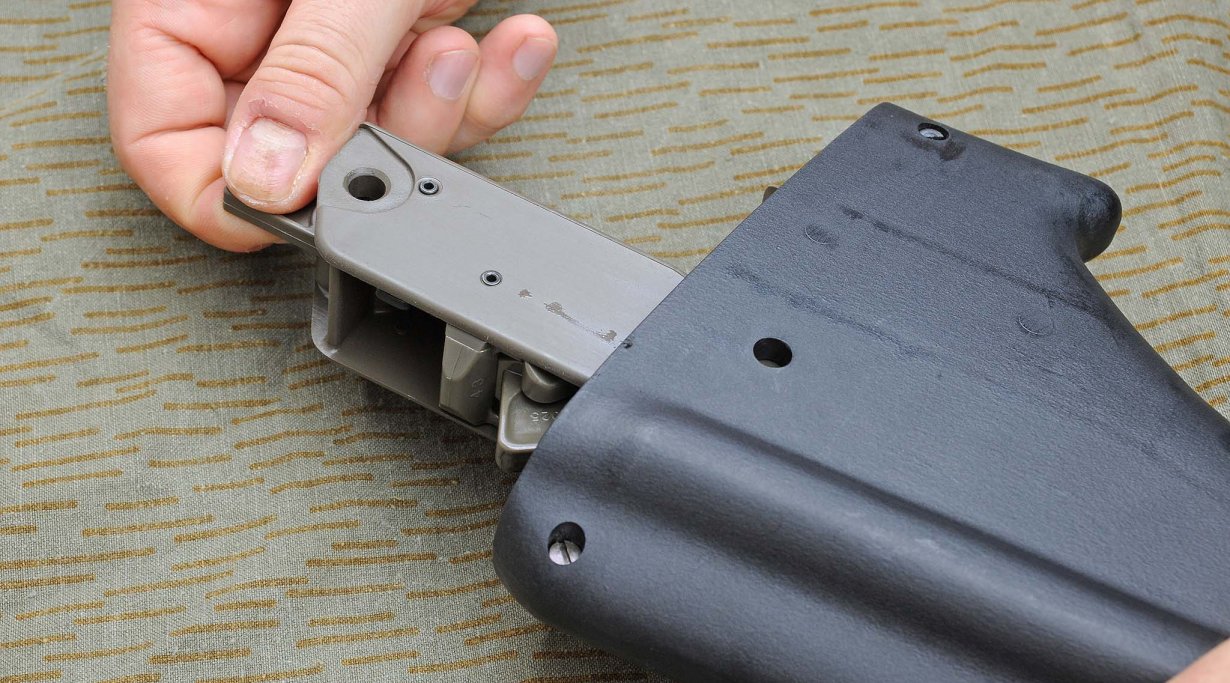

Dopo aver rimosso il calciolo, estraiamo il gruppo di scatto. Il cane deve essere armato per poterlo estrarre

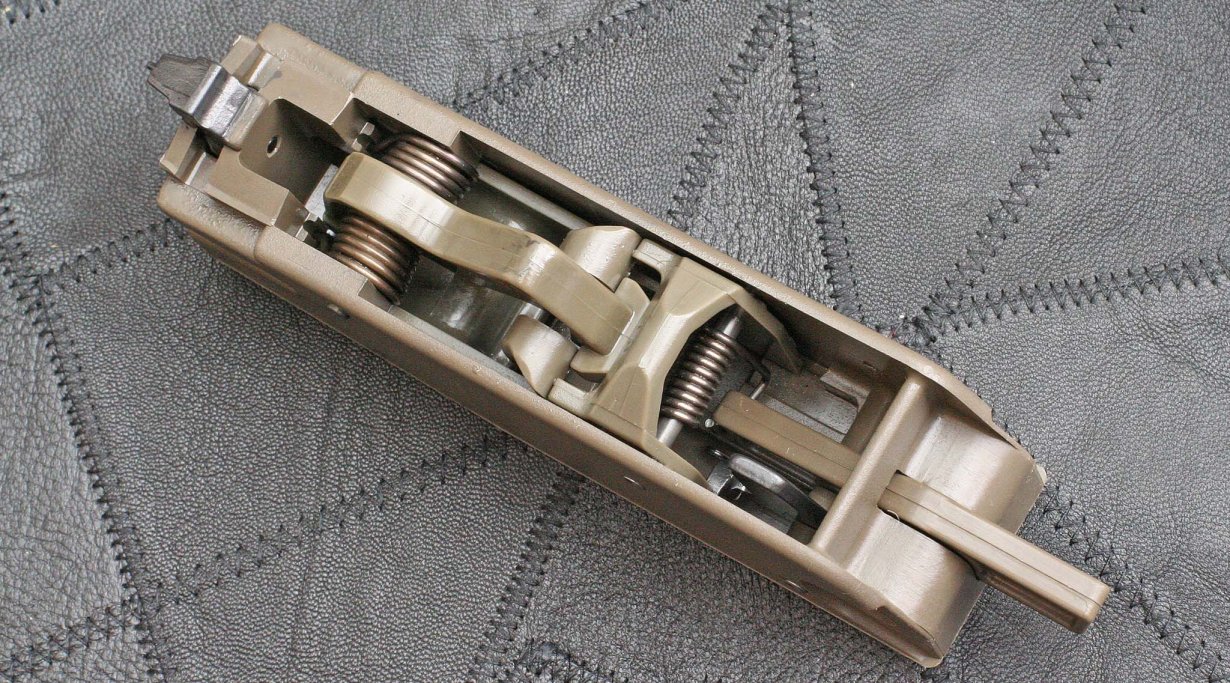

Il pacchetto di scatto, interamente polimerico eccetto perni e molle, dello Steyr AUG A3 SA

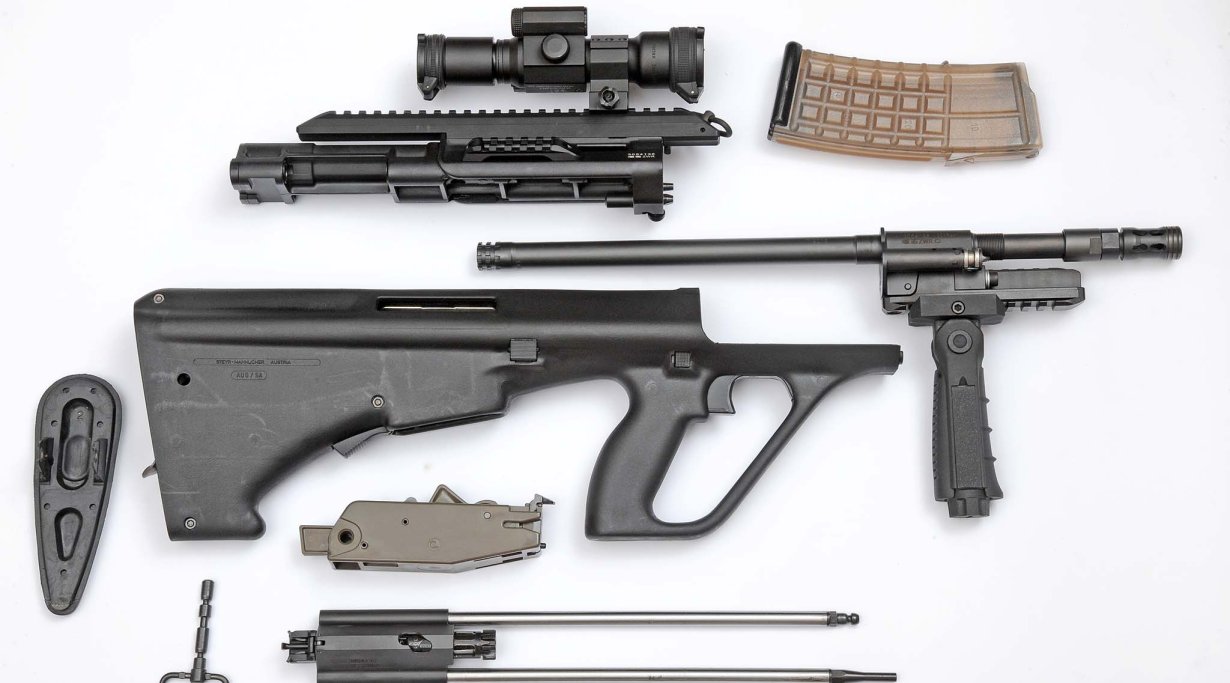

L’arma smontata nelle sue componenti principali
