L’abbiamo conosciuta sotto la naja, come mitragliatrice MG42/59. In quella versione rallentata l’hanno usata in molti. Qui esaminiamo un’arma dalla cadenza di tiro velocissima, ancor oggi una delle migliori mitragliatrici al mondo, che ai suoi tempi fu conosciuta anche come “la sega di Hitler”

MG42 — Mitragliatrice MG42

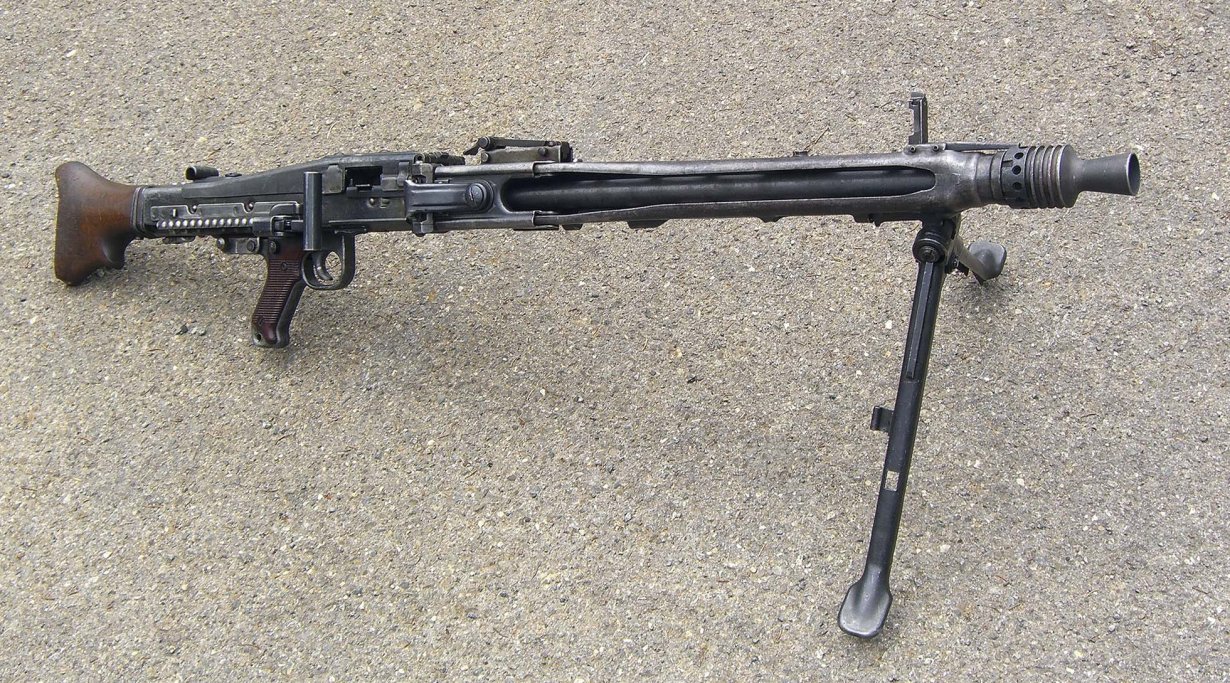

MG42 — La “Sega di Hitler” ‒ La mitragliatrice Maschinengewehr 42 (o MG 42) in calibro 7.92 mm è stata la mitragliatrice di squadra standard dellʼesercito tedesco dal 1942 fino alla fine della guerra

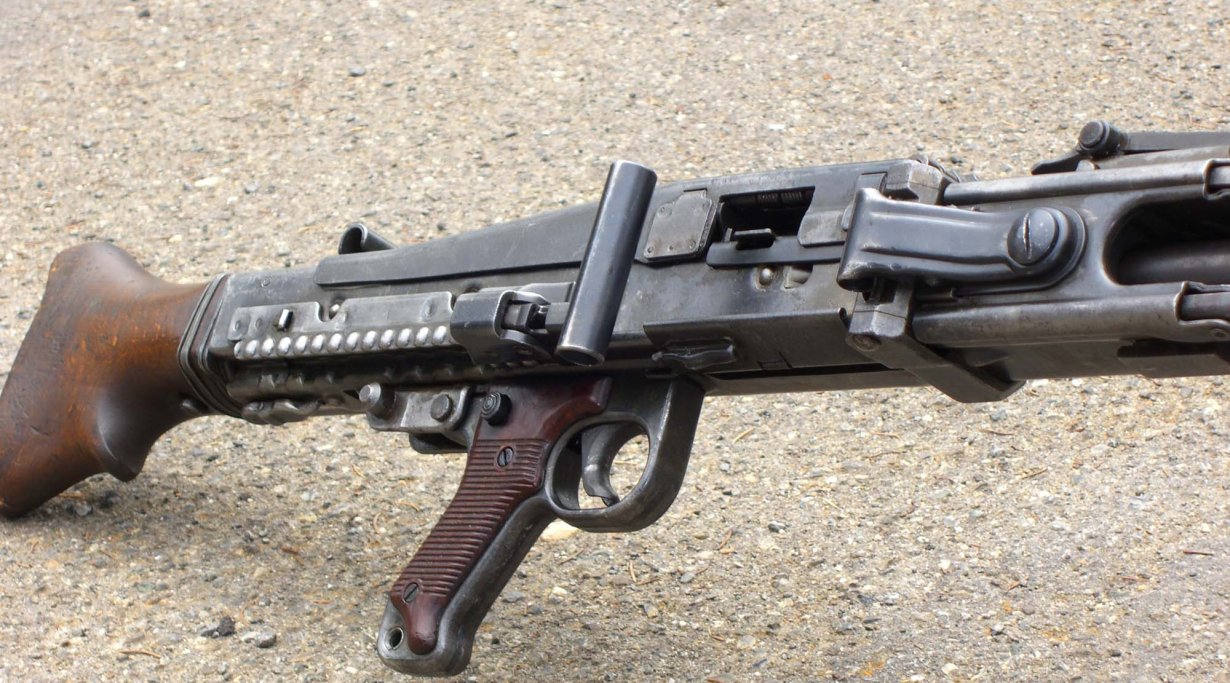

MG42 — La maniglia di armamento. Poteva essere a “T” in certi modelli. In fondo alla struttura metallica si vede il blocco che deve essere rimosso per poter ruotare il calcio

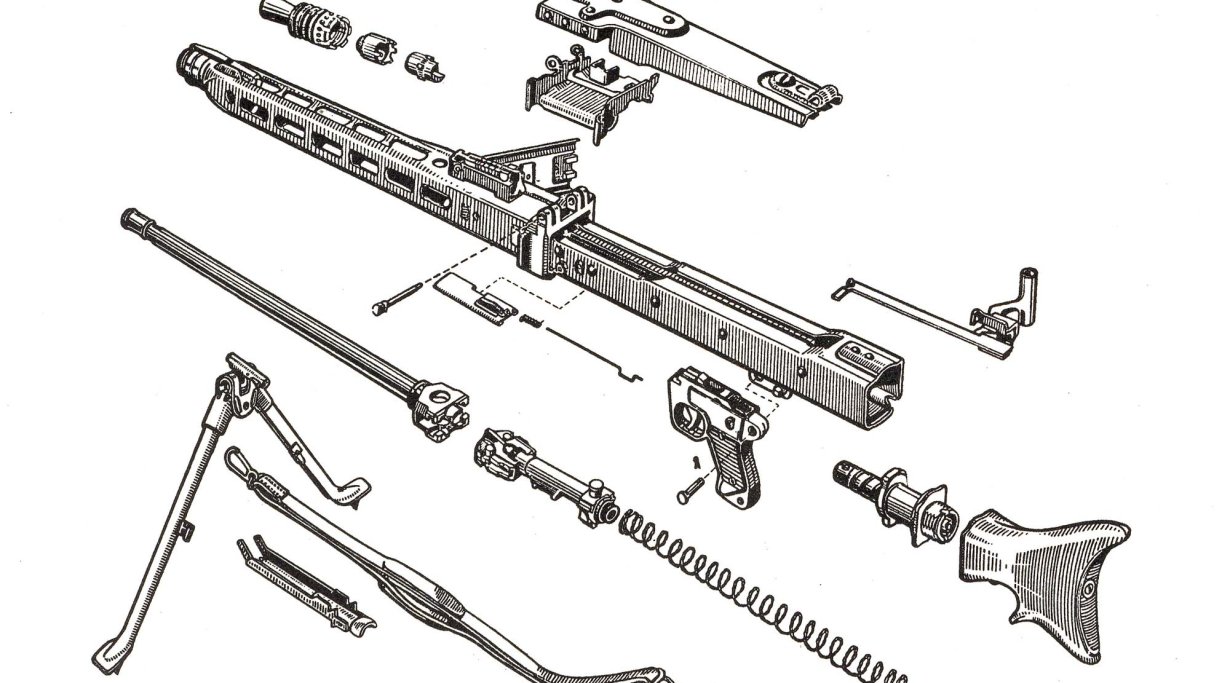

MG42 — Esploso della mitragliatrice MG 42

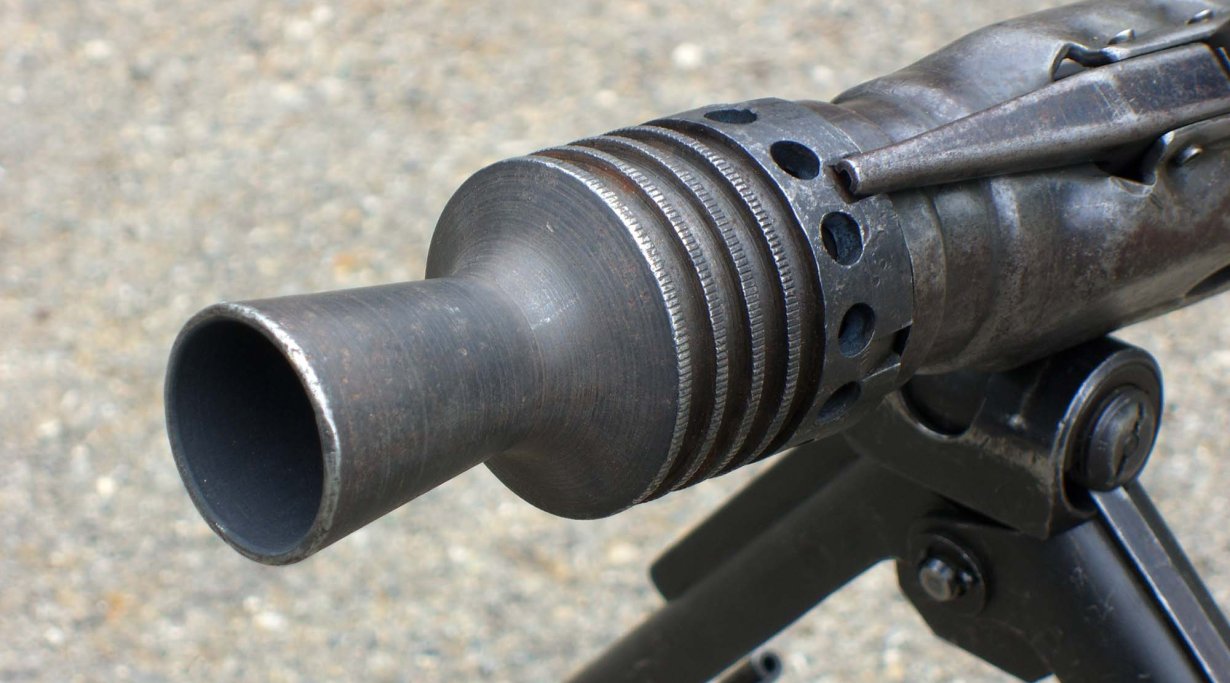

MG42 — Lo spegnifiamma-rinforzatore di rinculo. Era regolabile secondo il lotto di munizioni

MG42 — Diagramma di funzionamento della MG3, successore della MG42 e differente da quest’ultima solo per pochi particolari, oltre, ovviamente, il calibro. Copyright Rheinmetall AG

MG42 — Il mirino può essere abbattuto durante il trasporto, per evitare di danneggiarlo

MG42 — La mira posteriore per il tiro antiaereo montata su molti esemplari. La foglietta della tacca di mira è abbattuta

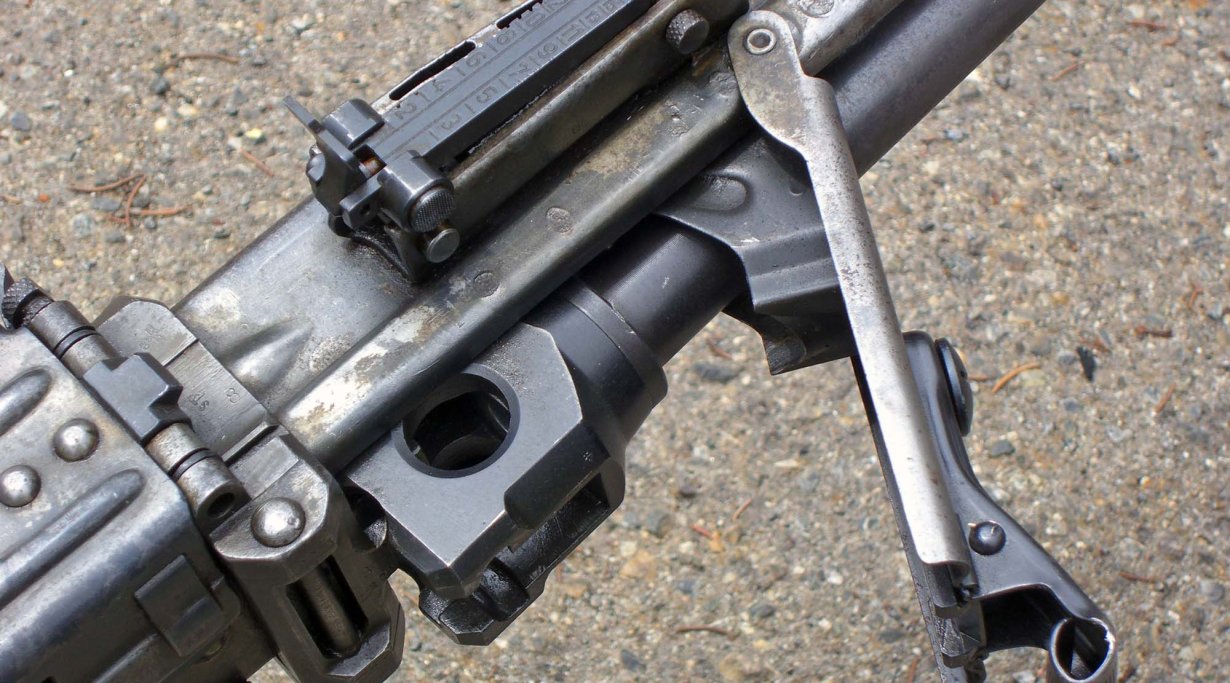

Mitragliatrice MG42 — Semplicissimo il sistema di ricambio rapido della canna, effettuato tramite una cartella sul lato destro che provvede anche alla estrazione della canna stessa dal corpo dell’arma. Una squadra addestrata lo faceva in sei secondi

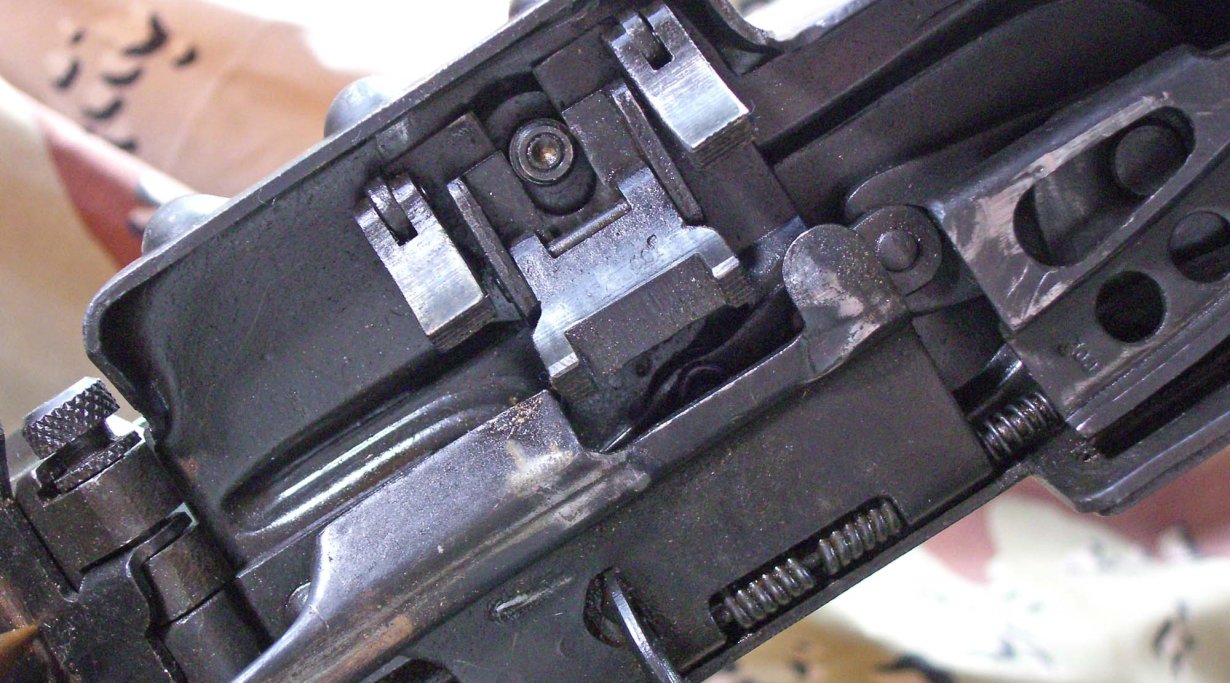

MG42 — Aperta la cartella superiore, si vede la pista curva. Un’ingegnosa serie di biellette comanda l’avanzamento del nastro

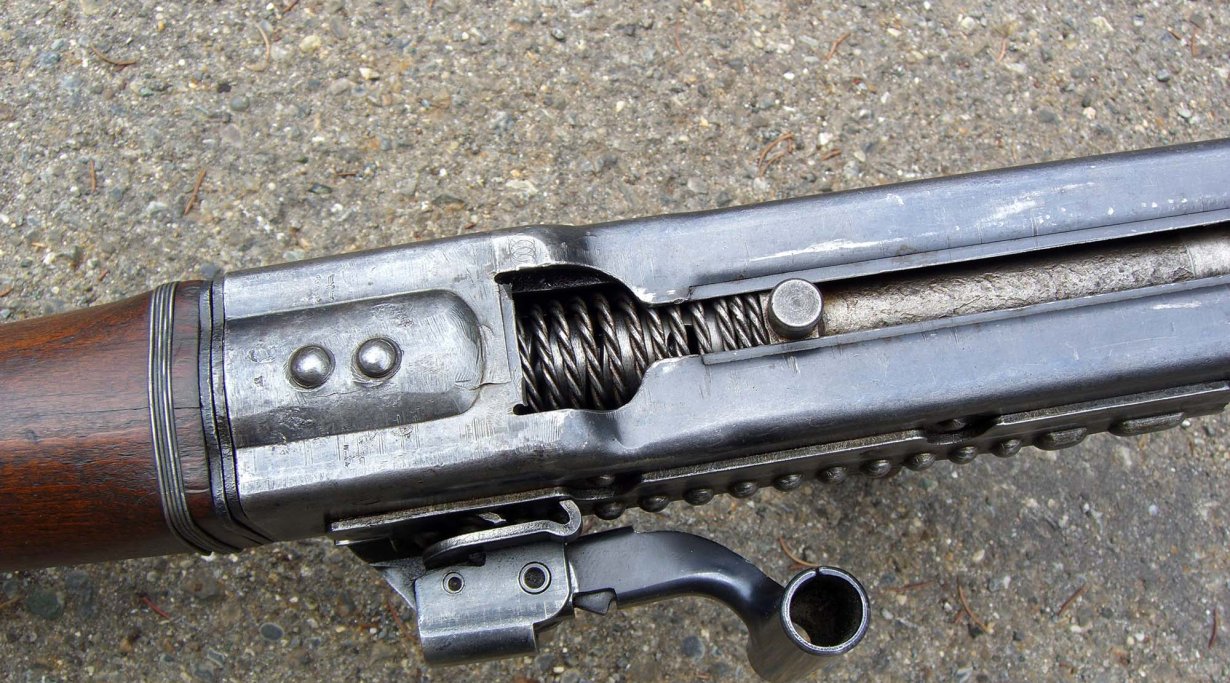

MG42 — L’otturatore è in posizione arretrata, in battuta sullo smorzatore di fine corsa. Si nota la molla di recupero in filo intrecciato e l’appendice superiore del corpo otturatore che aziona la pista curva

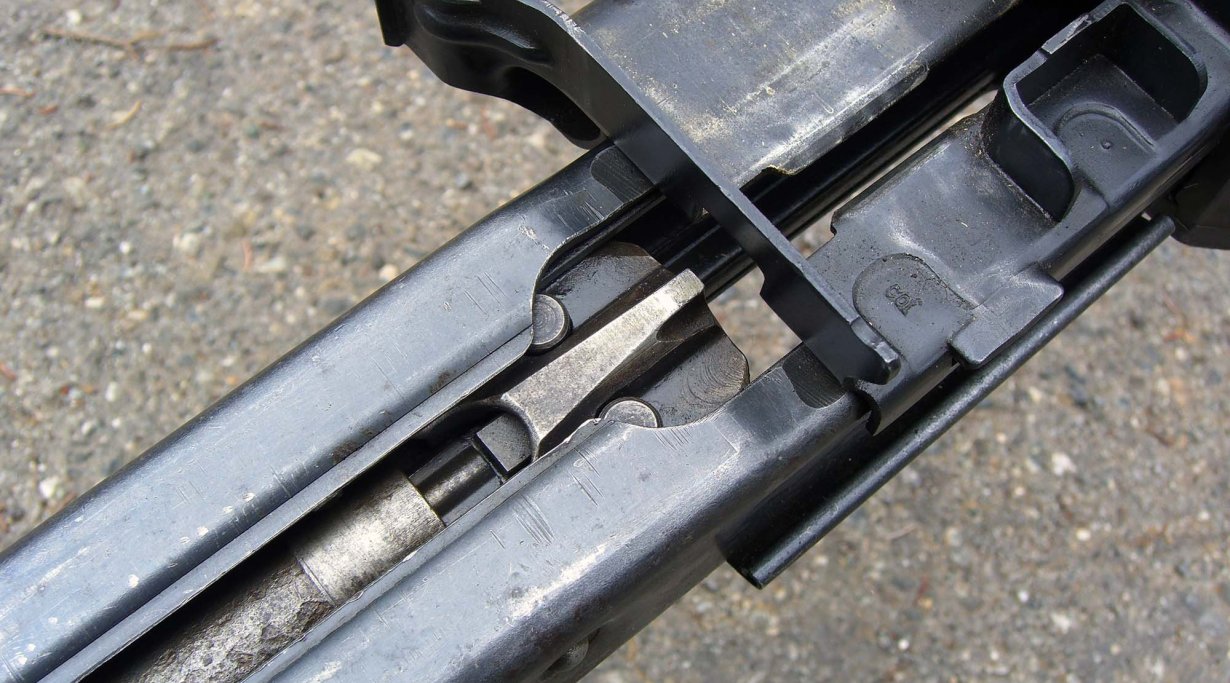

MG42 — Lo sperone sulla testa dell’otturatore che sfila in chiusura la cartuccia dal nastro

MG42 — Particolare dell’otturatore in chiusura e del vassoio di caricamento. Si nota, in alto a sinistra nella foto, il blocco in lamiera riportata che posiziona la prima cartuccia del nastro per la cameratura

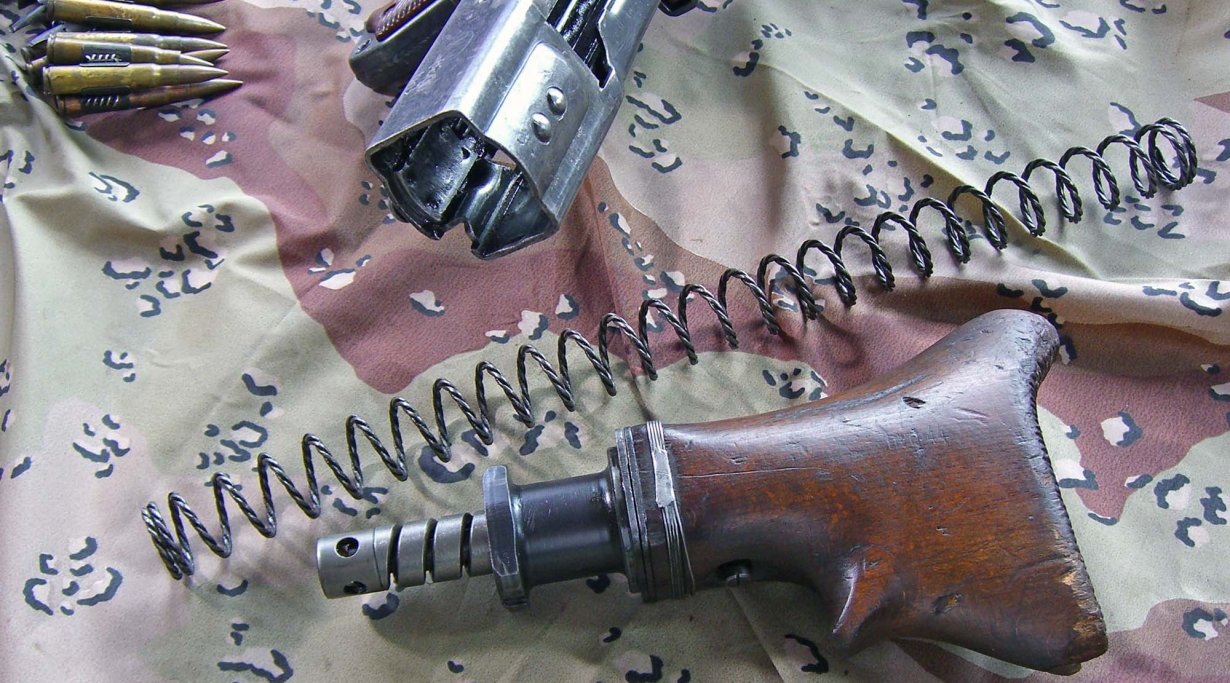

MG42 — Il calcio è stato rimosso e la molla di recupero è stata estratta

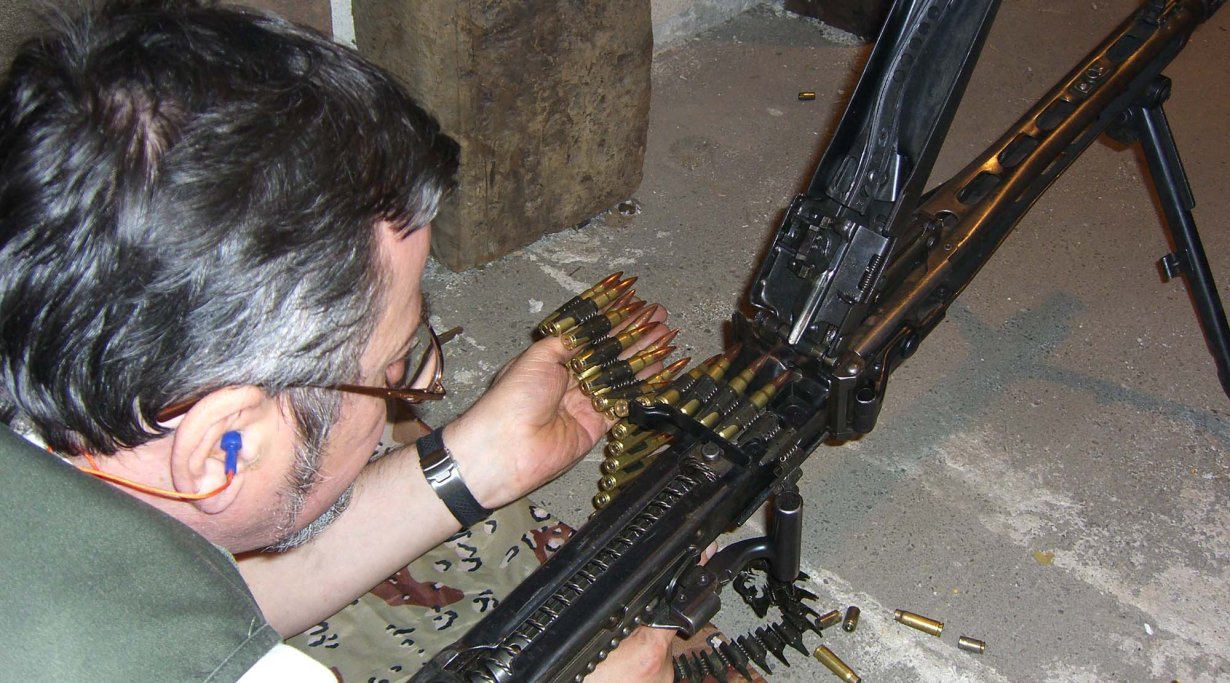

MG42 — Caricamento dell’arma; il coperchio deve essere sollevato per il caricamento

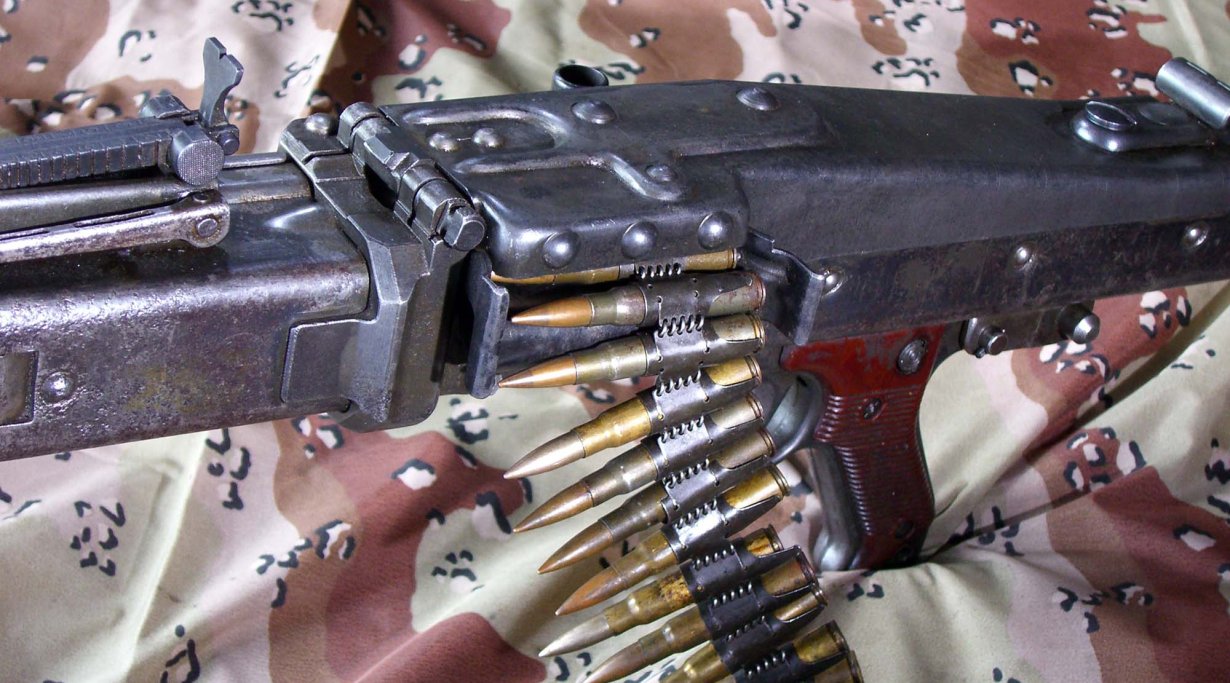

MG42 — La finestra di alimentazione del nastro…

MG42 — All’interno della cartella superiore, gli elementi macchinati che provvedono all’avanzamento del nastro. La parte di lamiera imbutita, in basso a sinistra, provvederà a spingere verso il basso il bossolo estratto affinché sia espulso

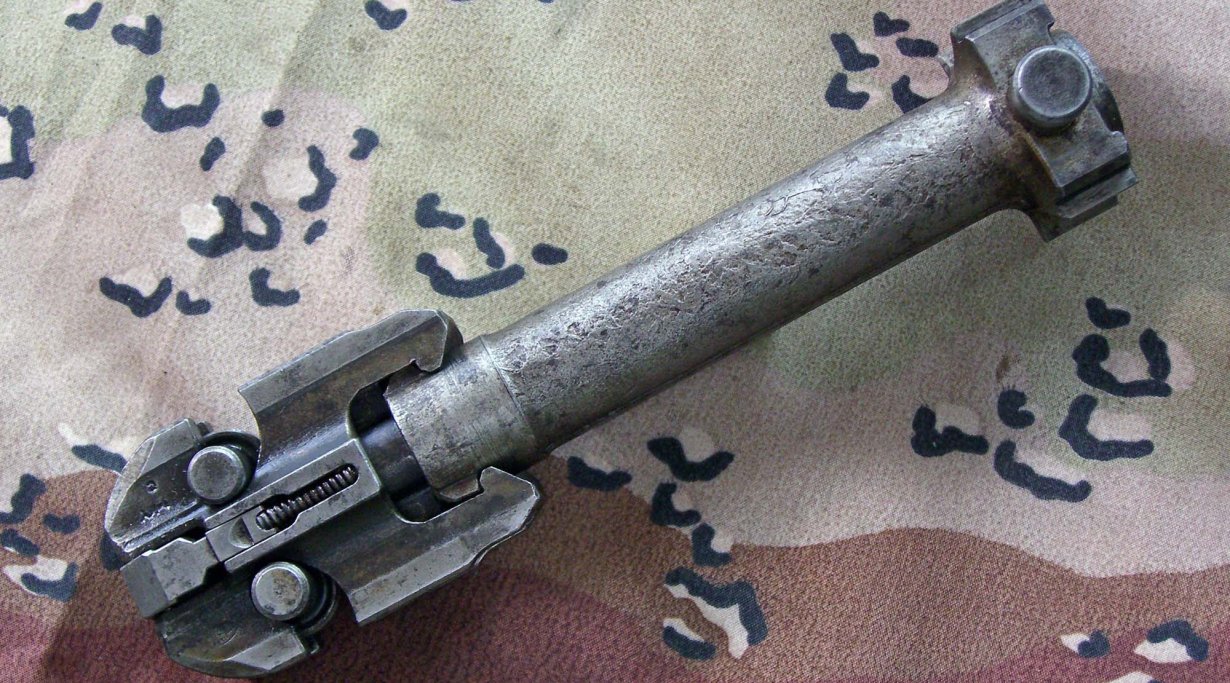

MG42 — La parte inferiore del complesso di otturazione; si nota, sulla testa dell’otturatore, il robustissimo estrattore

MG42 — La mitragliatrice MG3 di Rheimetall, qui in una foto ufficiale del Bundeswehr, è in pratica l’ultima versione, aggiornata, della MG42. È stata anche adottata dall’Italia come MG 42/59 (mantenendo la denominazione originale della MG1, prima reintroduzione di quest’arma in 7,62x51 NATO)
