So zerlegt man einen COLT 1911 Government .45 ACP richtig

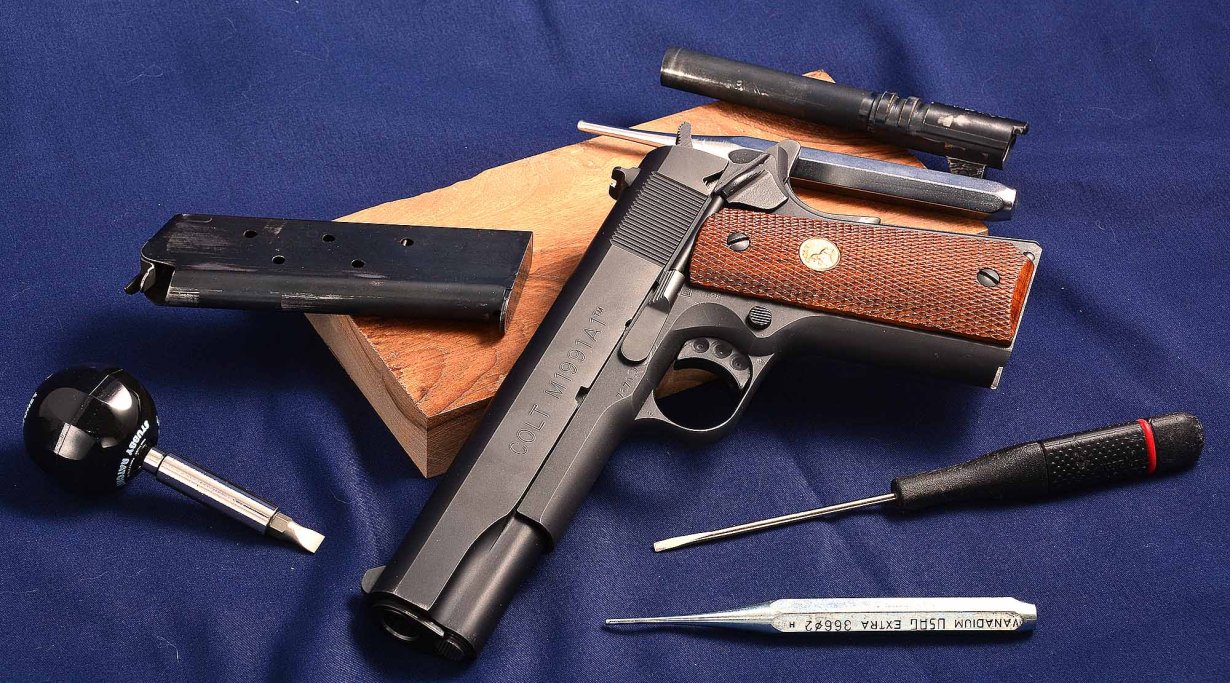

Die COLT 1911 Government erlaubt wahrscheinlich mehr Nachrüstungen als jede Waffe, die jemals kommerziell vertrieben wurde. Jeder Eigentümer dieser Waffe sollte daher wissen, wie man sie zerlegt.

COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Die COLT 1911 Government erlaubt wahrscheinlich mehr Nachrüstungen als jede Waffe, die jemals kommerziell vertrieben wurde. Jeder Eigentümer dieser Waffe sollte daher wissen, wie man sie zerlegt.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

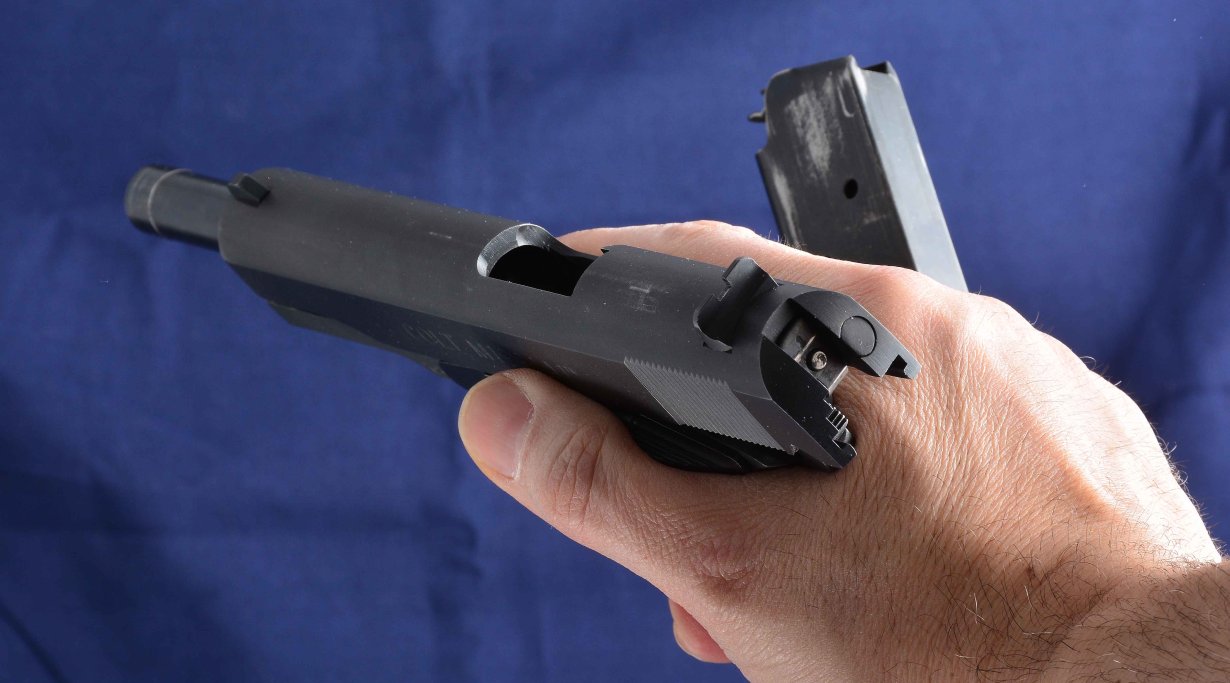

Ziehen Sie nun den Schlitten der COLT 1911 zurück und überzeugen sie sich, dass das Patronenlager leer ist. Nehmen Sie dabei den Finger immer vom Abzug!
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

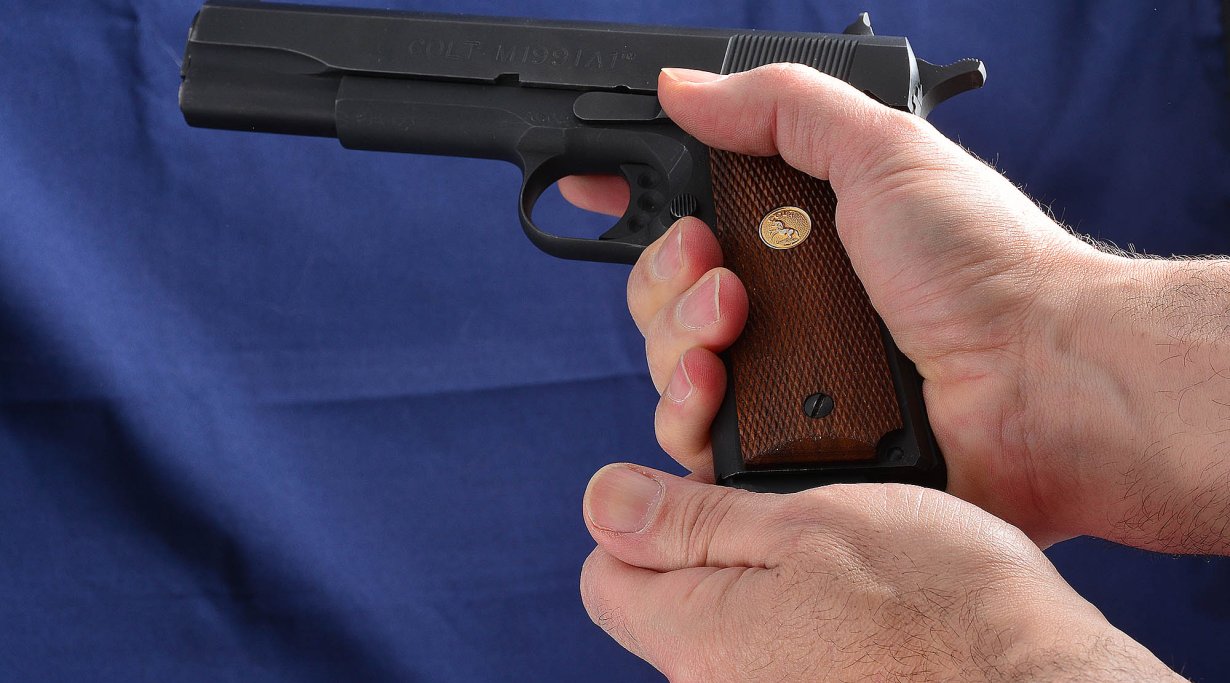

Vor dem Zerlegen ist sicherzustellen, dass die COLT 1911 entladen ist. Im ersten Schritt entfernen Sie das Magazin. Nehmen Sie dabei den Finger vom Abzug.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

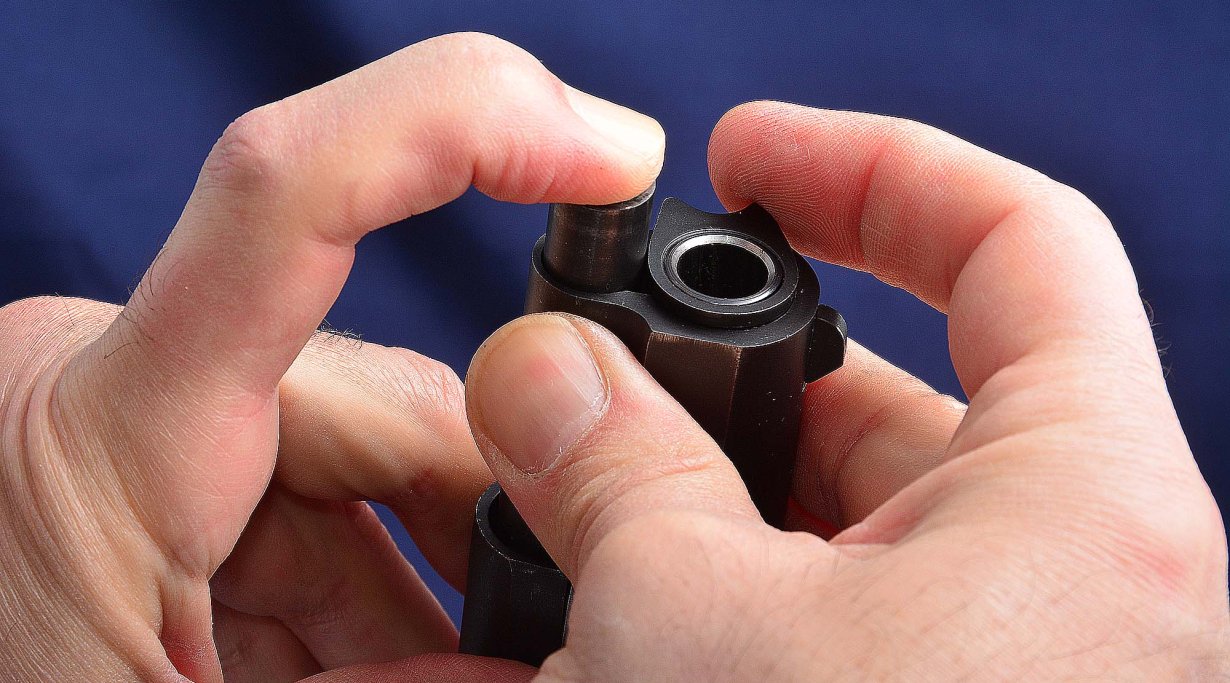

Die Laufführung der COLT 1911 kann im Uhrzeigersinn gedreht werden, während man die Verschlussfederhülse festhält.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

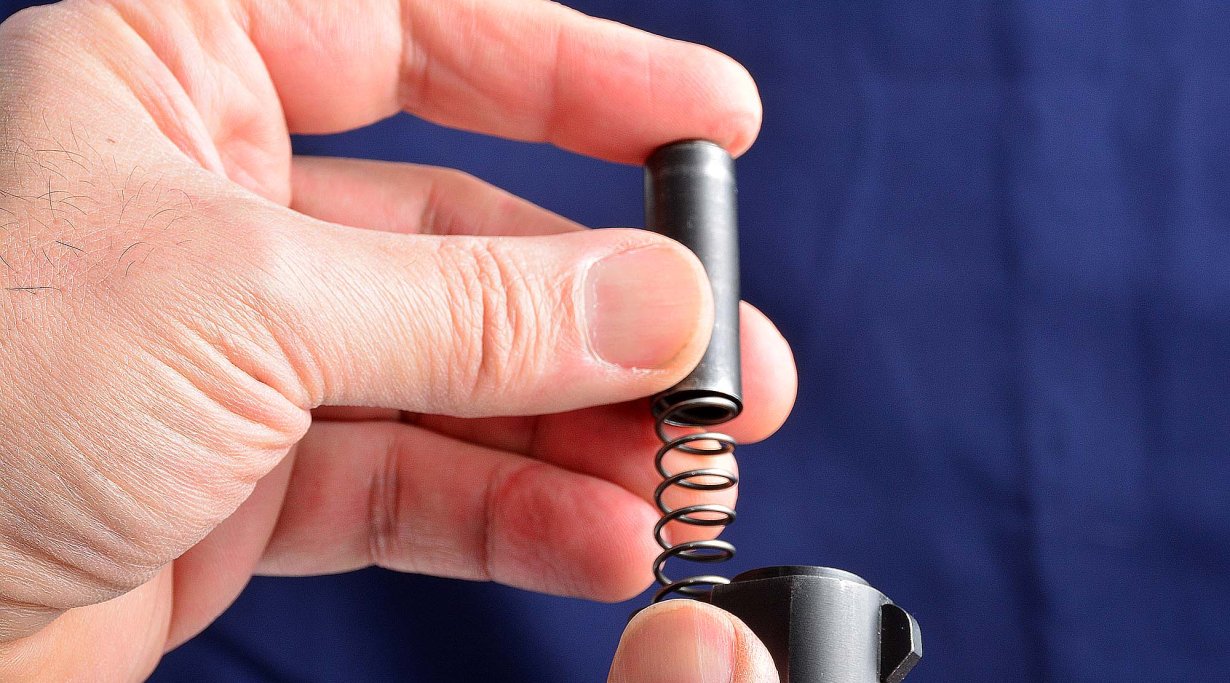

Zerlegen der COLT 1911: Entfernen Sie die Verschlussfederhülse von der Verschlussfeder.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

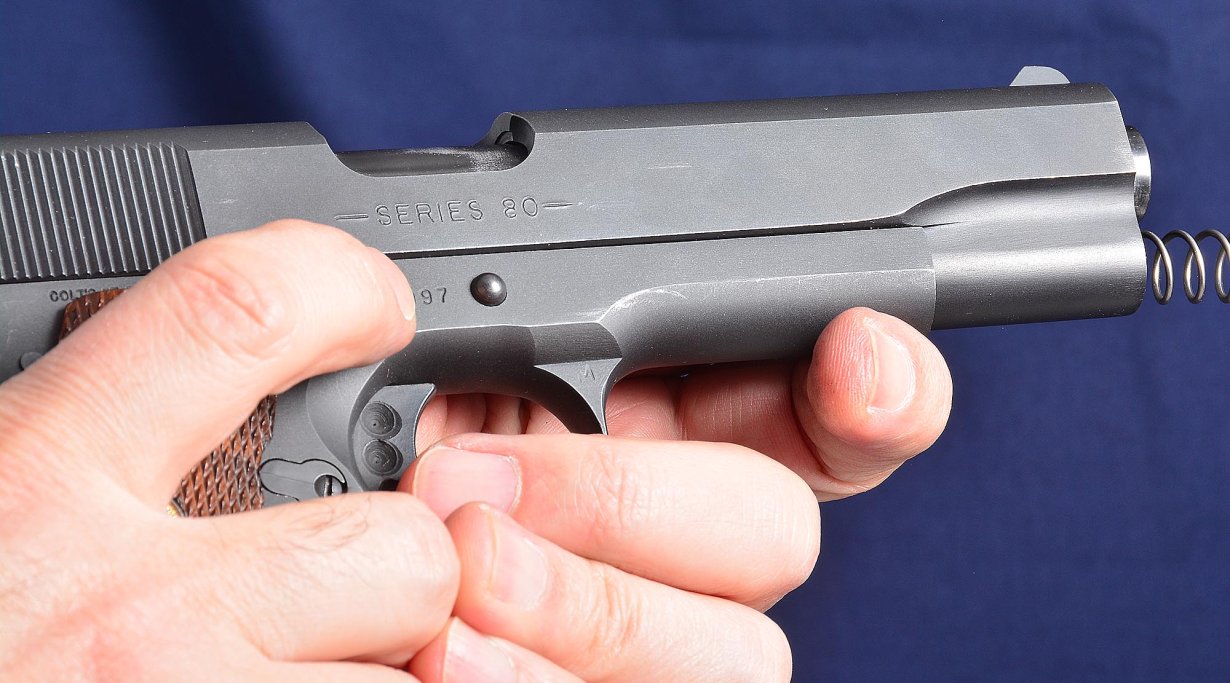

Drücken Sie den Schlittenfanghebel der COLT 1911 von der entgegengesetzten Seite mit dem Finger heraus.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

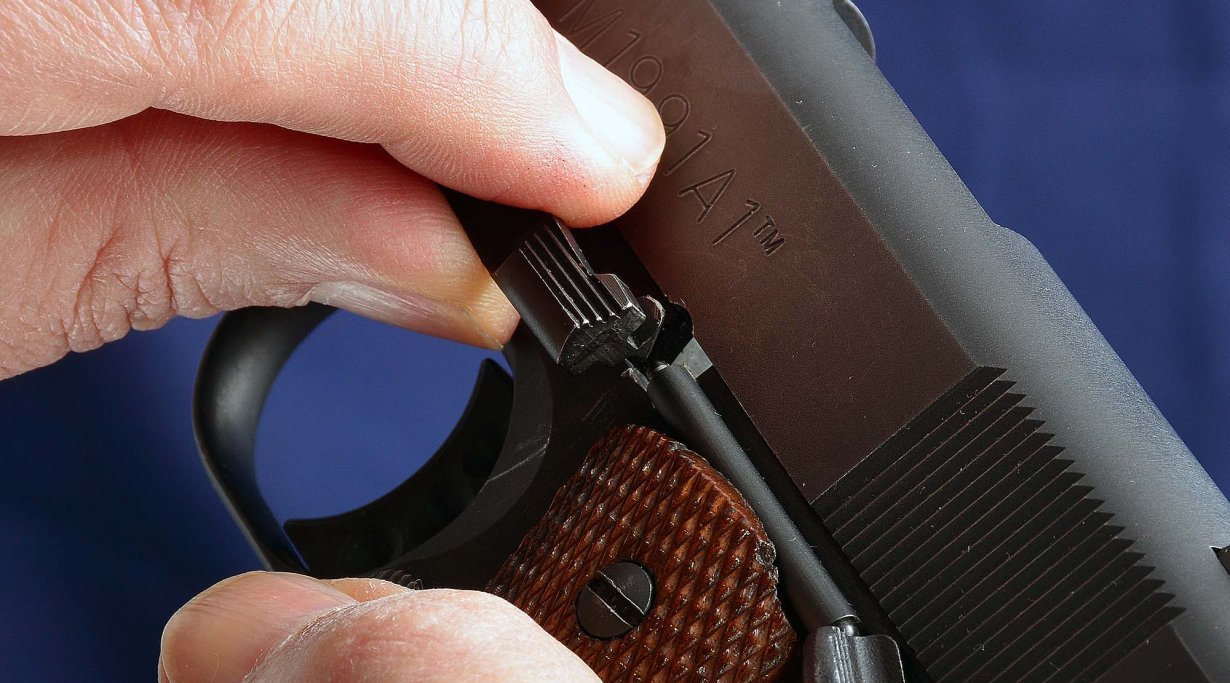

Ziehen Sie den Schlittenfanghebel der COLT 1911 heraus. Der Schlittenfanghebel fixiert das Verschlusssteuerstück und den Schlitten am Griffstück.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

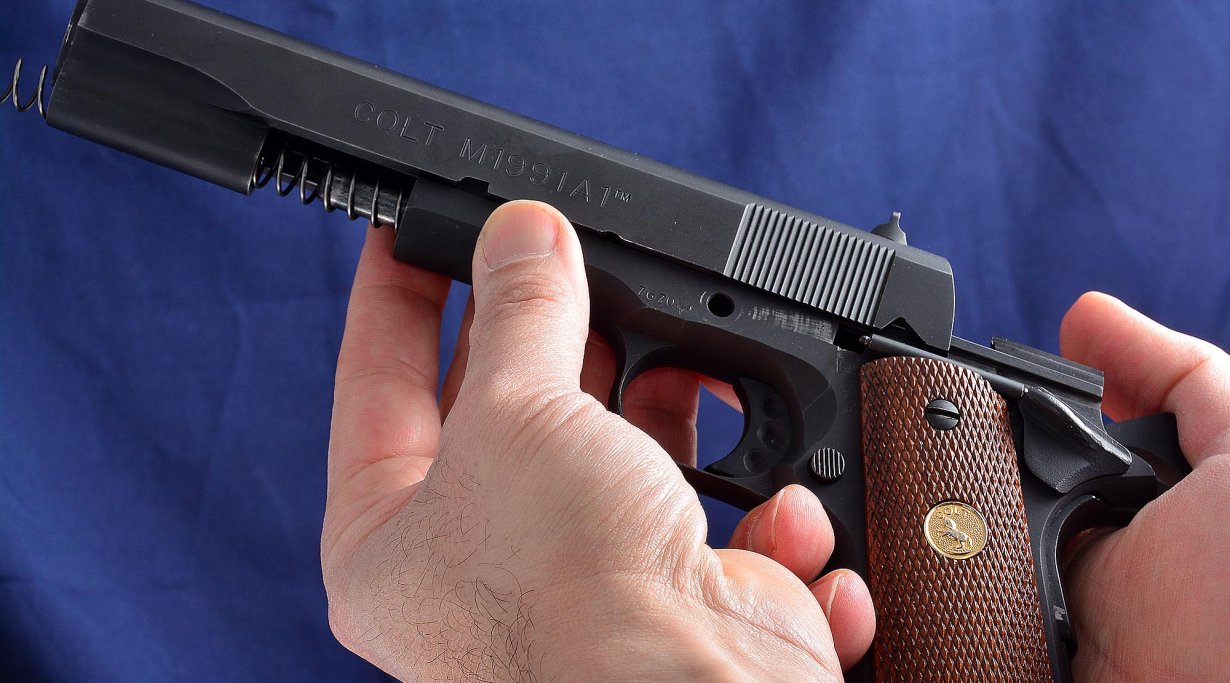

Nachdem der Schlittenfanghebel der COLT 1911 herausgenommen wurde, kann der Schlitten durch Schieben nach vorne vom Griffstück entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

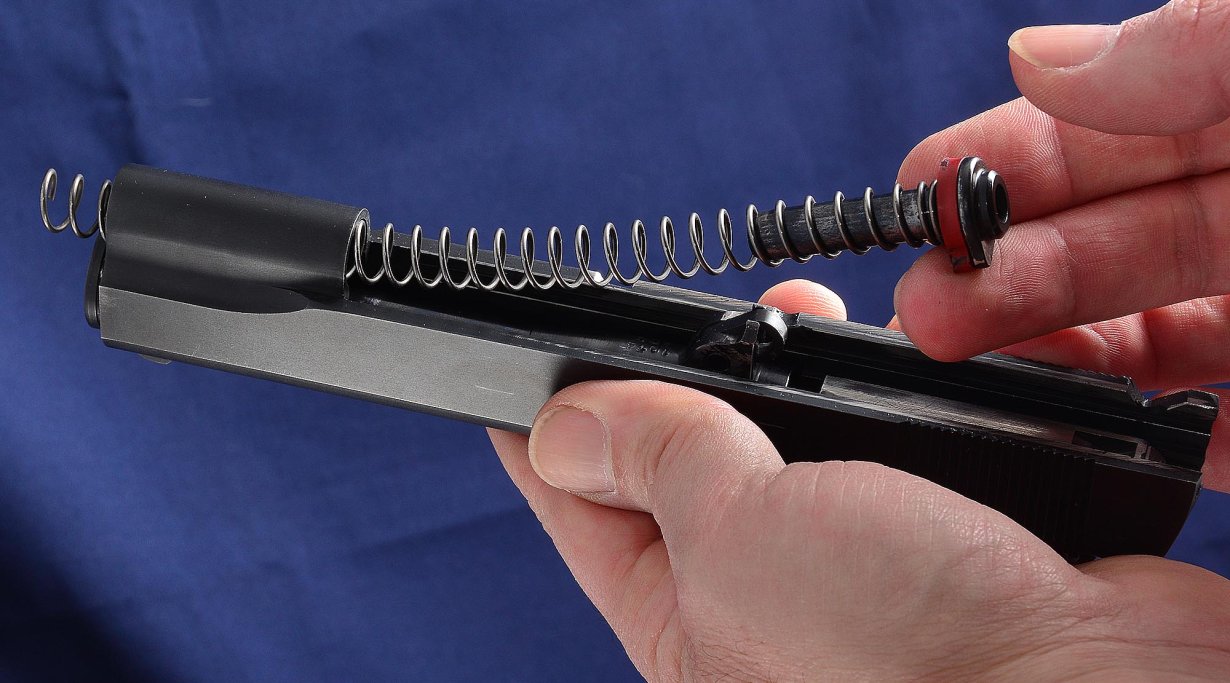

Entfernen Sie die Verschlussfeder und die Verschlussfederführung der COLT 1911.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Zerlegen der COLT 1911: Die Laufführung kann vom Schlitten durch Drehen gegen den Uhrzeigersinn entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

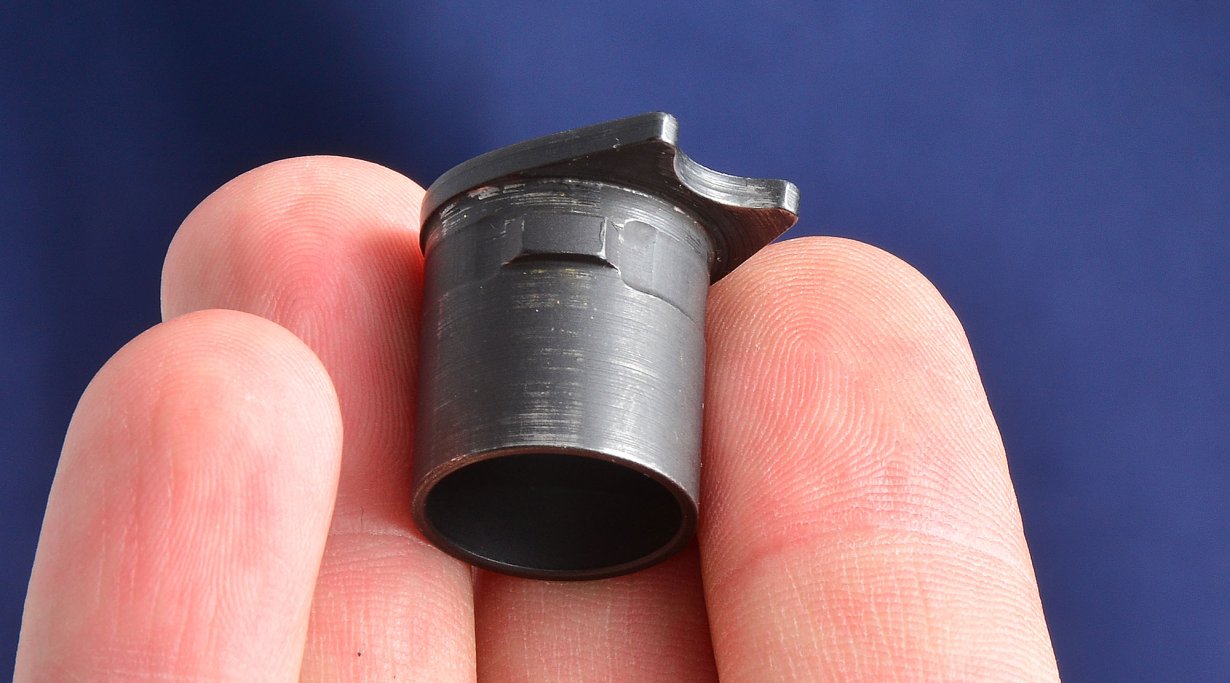

COLT 1911: Hier sieht man die vom Schlitten entfernte Laufführung. Beachten Sie das vorstehende Stück, das es festhält.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

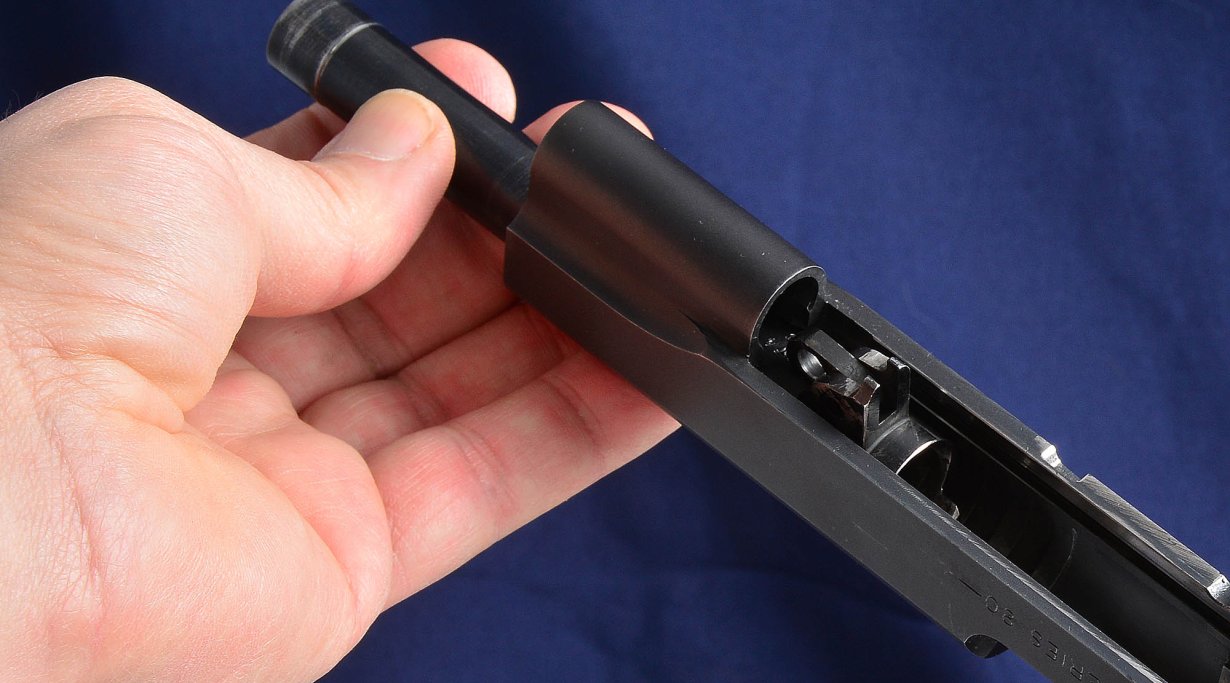

Nachdem die Laufführung der COLT 1911 entfernt wurde, kann der Lauf selbst entfernt werden. Die Verschlusssteuerung muss dafür an den Lauf geklappt sein.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

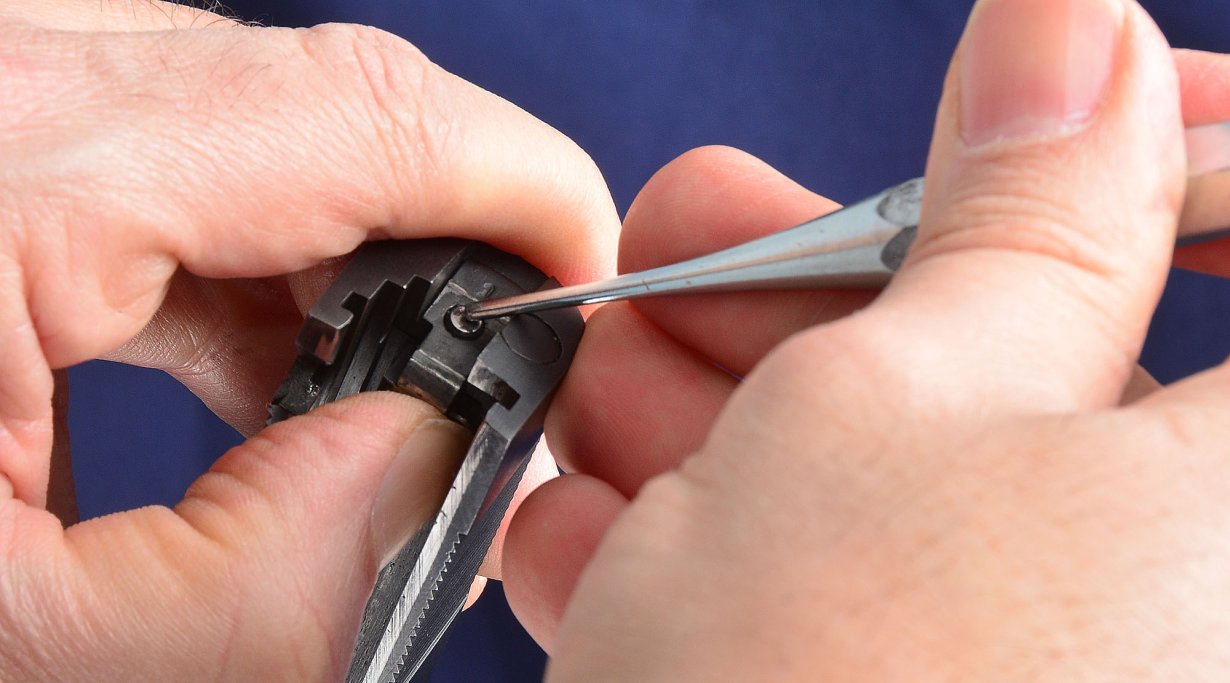

Zerlegen der COLT 1911: Entfernen Sie das Schlagbolzenhaltestück, indem Sie den Schlagbolzen eindrücken. Beim Series 80-Modell muss das Schlagbolzenhaltestück gleichzeitig eingedrückt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

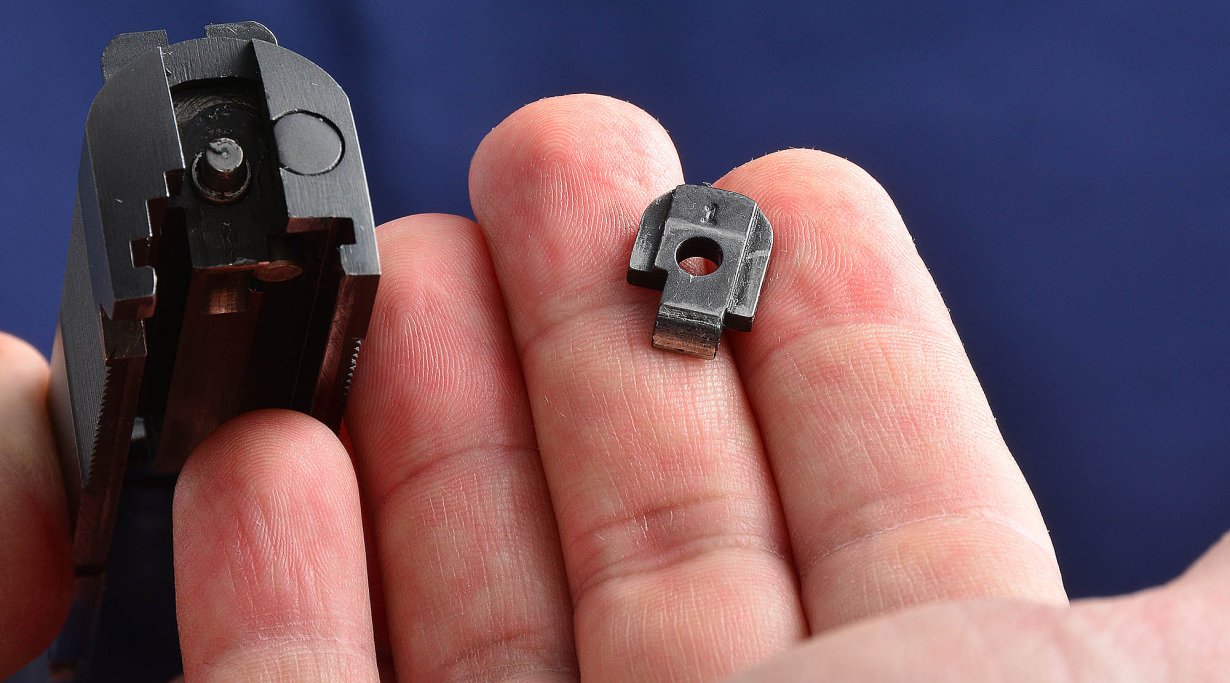

Hier ist das Schlagbolzenhaltestück der COLT 1911 entfernt. Der Schlagbolzen wird vom Schlagbolzenraststift an seinem Platz gehalten.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

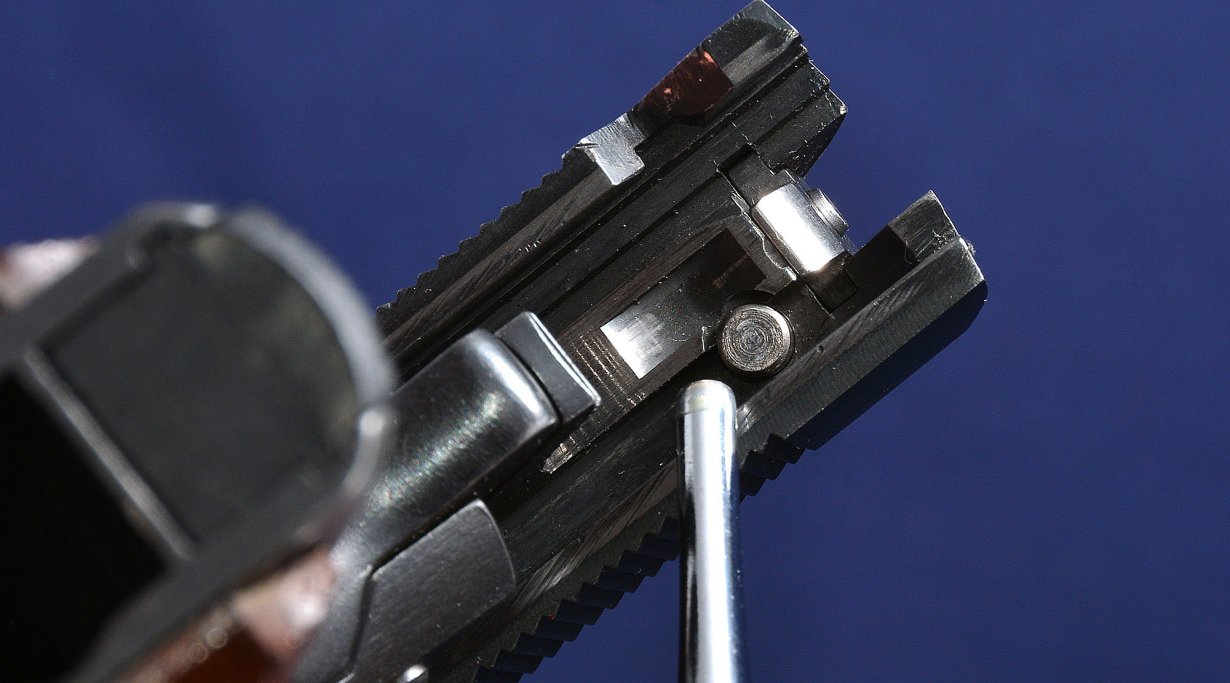

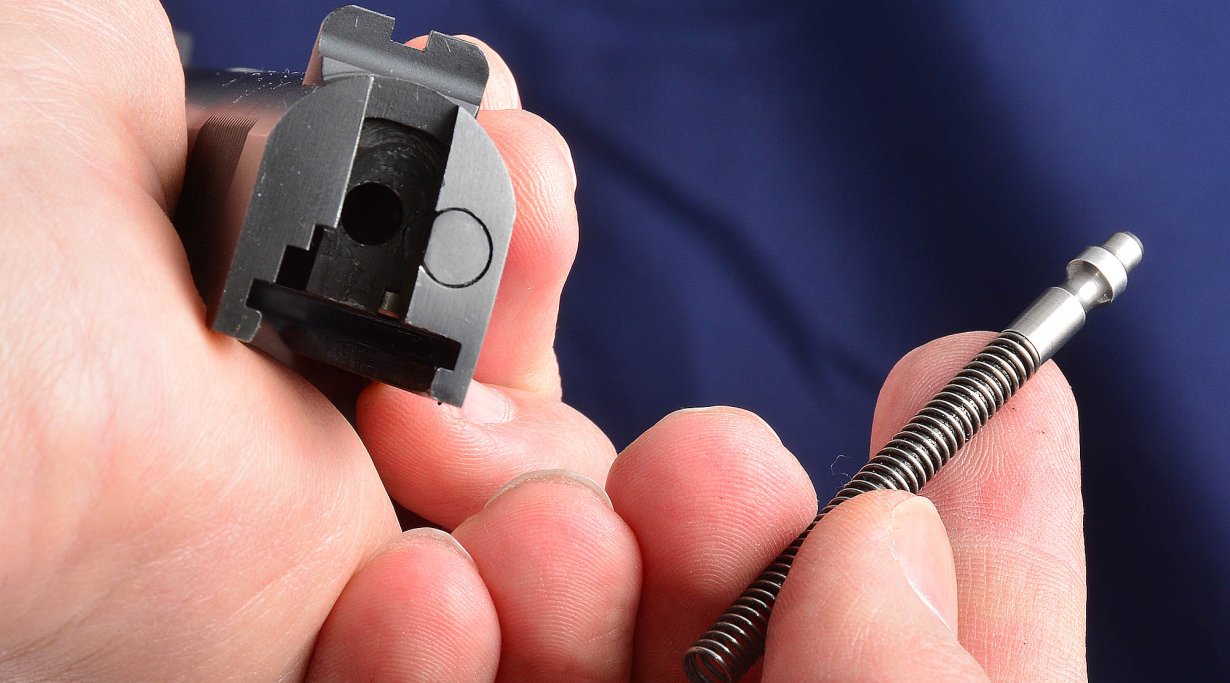

Zerlegen der COLT 1911: Um den Schlagbolzen und seine Feder auszubauen, drücken Sie das Schlagbolzenhaltestück ein.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Um den Schlagbolzenraststift der COLT 1911 zu entfernen, muss der Auszieher um einige Millimeter nach hinten geschoben werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

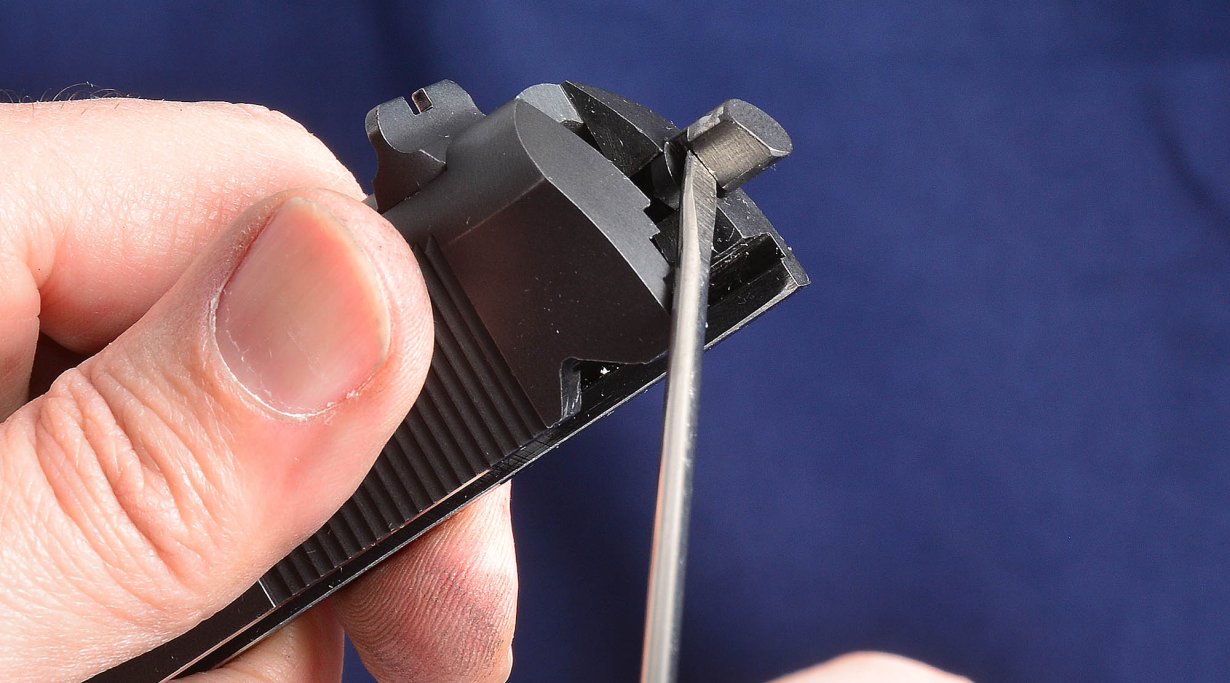

Zerlegen der COLT 1911: Mit einem Flachkopfschraubendreher kann der Auszieher aus dem Schlitten entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

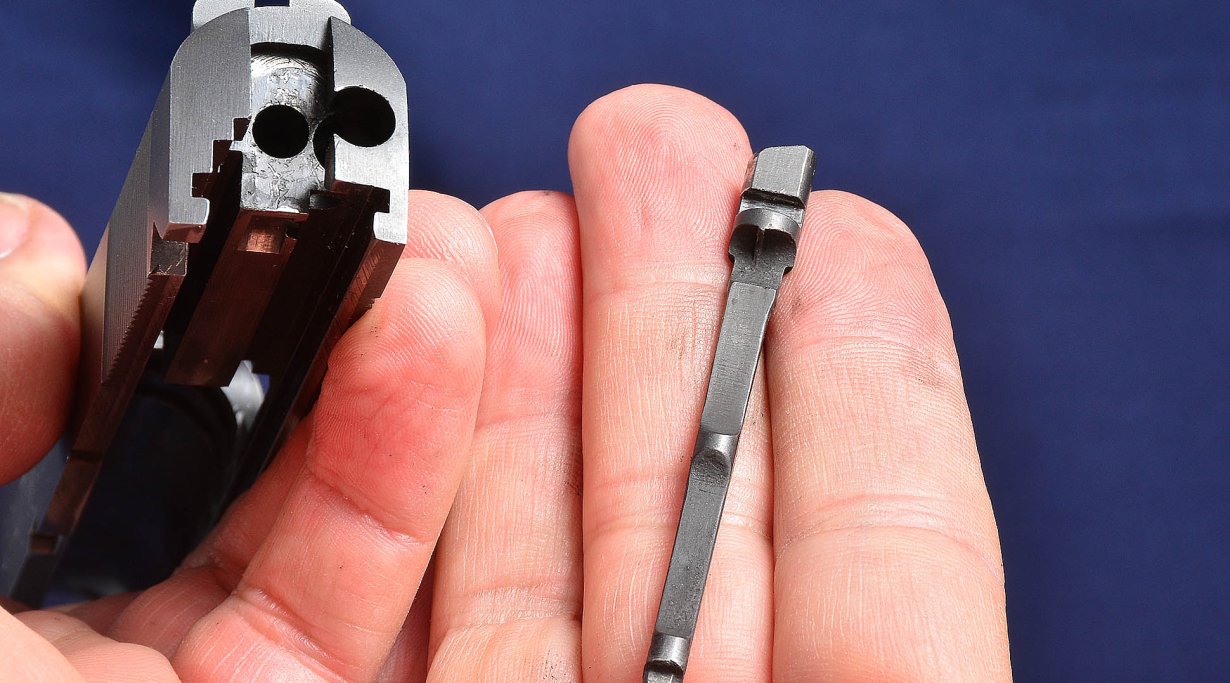

Der ausgebaute Auszieher der COLT 1911. Dieses Bauteil muss manchmal sorgfältig nachbearbeitet werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

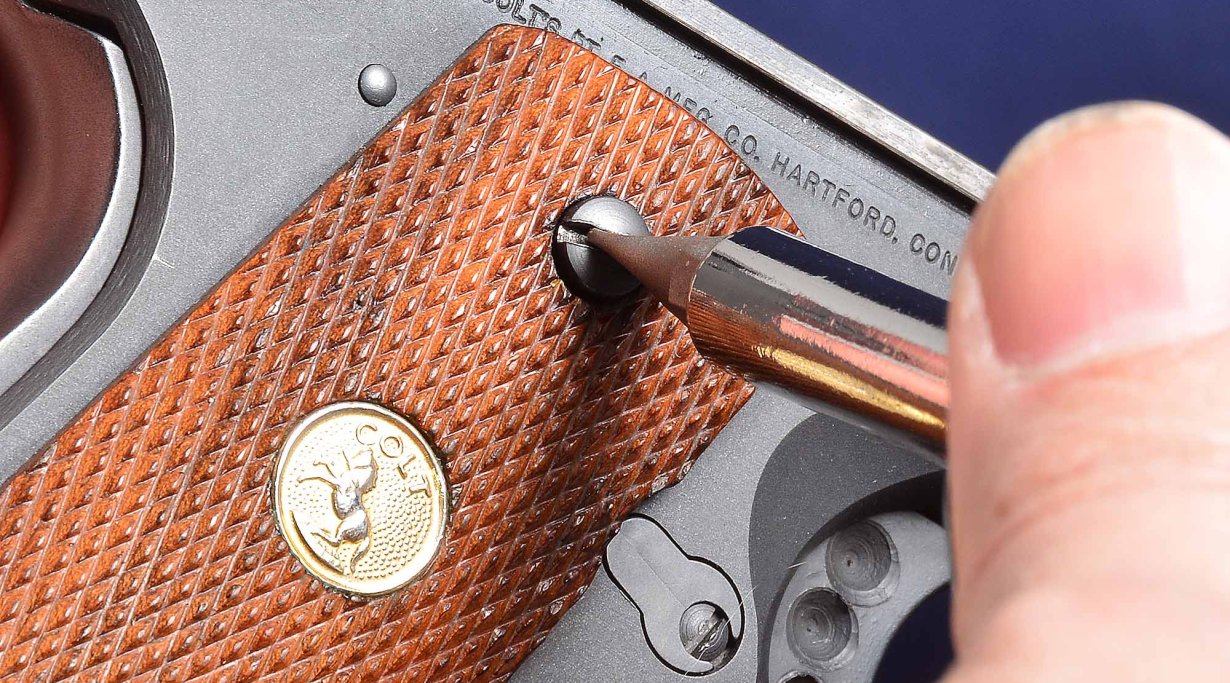

Mit einem Schlitzschraubendreher der passenden Größe können die Griffschalen der COLT 1911 entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

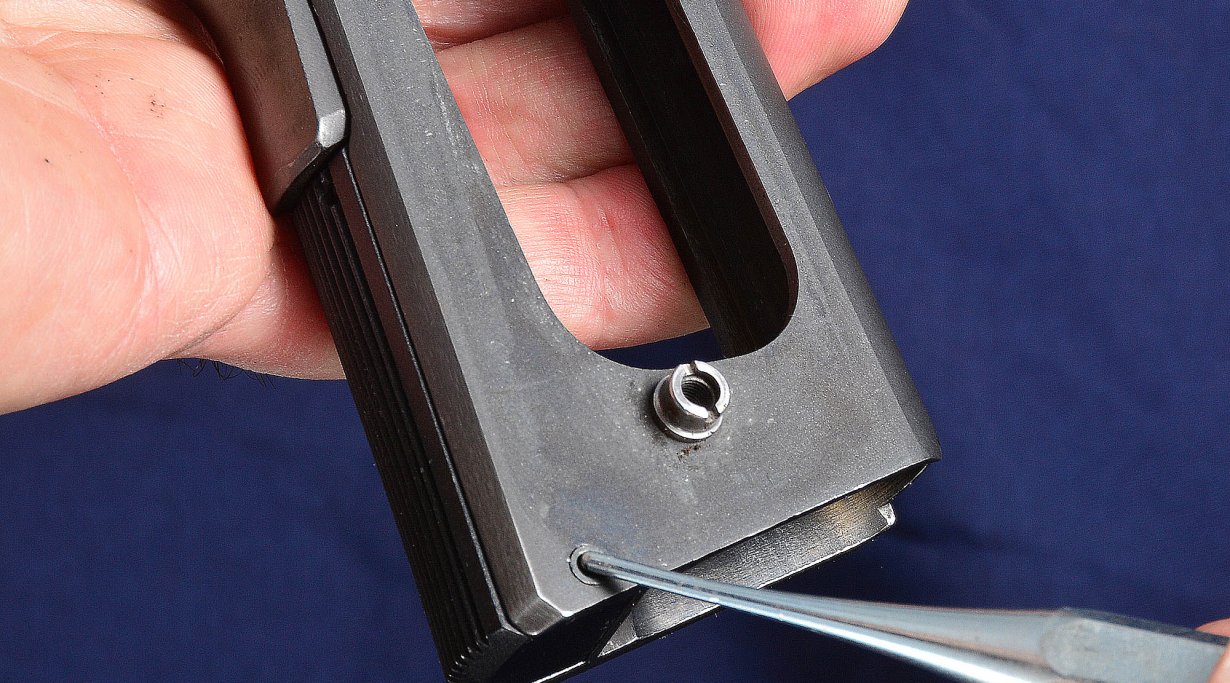

Der Stift, der das Schlagfedergehäuse der COLT 1911 an seinem Platz hält, kann mit einem Splinttreiber der richtigen Größe entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Zerlegen der COLT 1911: Achten Sie auf den Kopfstift, der das Schlagfedergehäuse, die Schlagfeder und die Schlagfederkappe zusammenhält.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

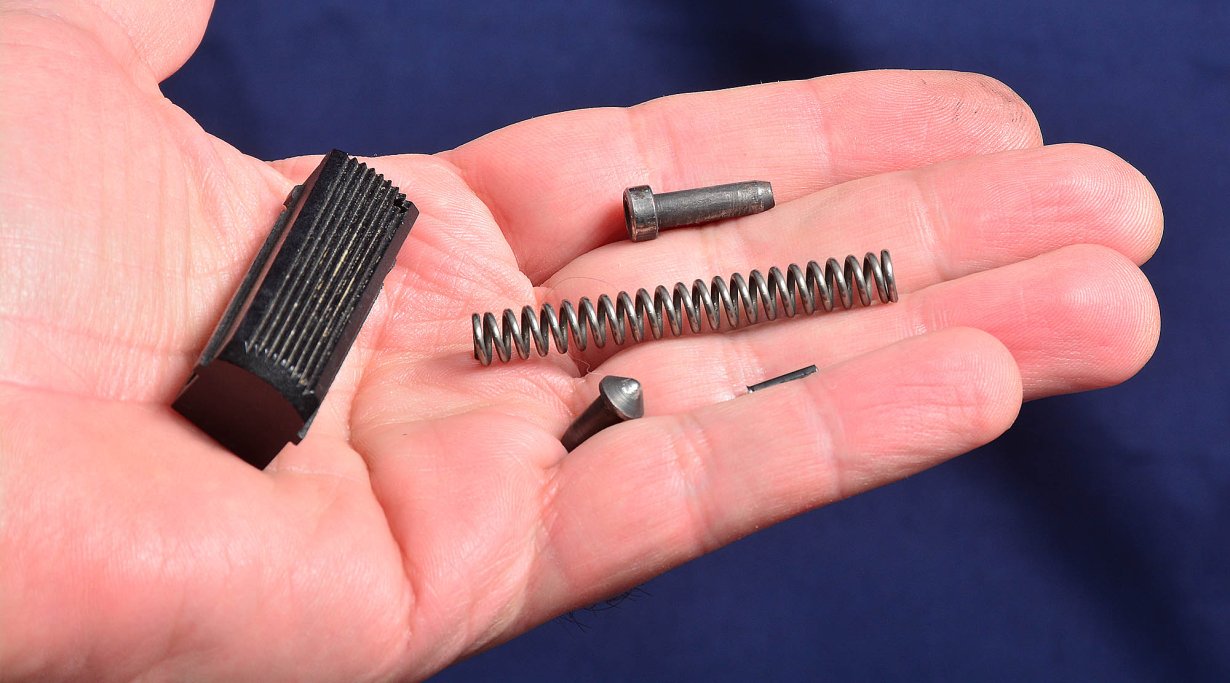

Die Einzelteile des Schlagfedergehäuses der COLT 1911. Während des Zerlegens empfehlen wir, das Schlagfedergehäuse in ein Tuch zu wickeln.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

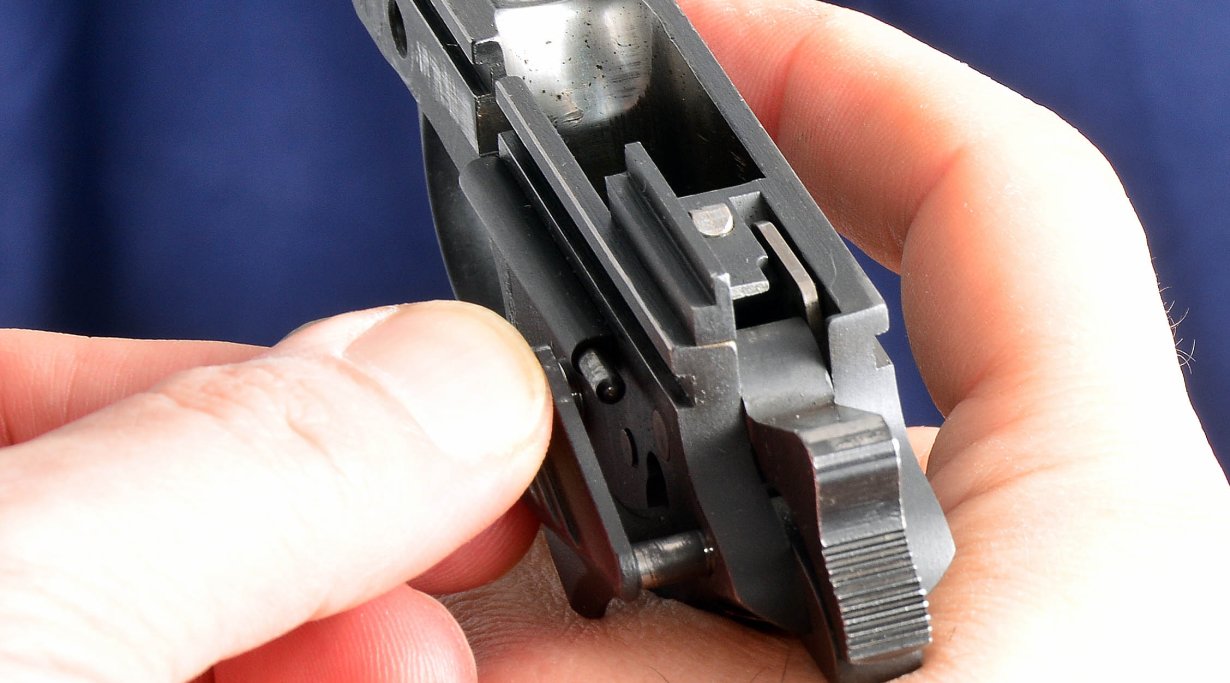

Beachten Sie die obere Hahnraste, die die automatische Schlagbolzensicherung beim COLT 1911 Series 80-Modell kontrolliert.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Bei der COLT 1911 wird der Sicherungshebel bei gespanntem Hahn durch Drehen nach oben entfernt.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

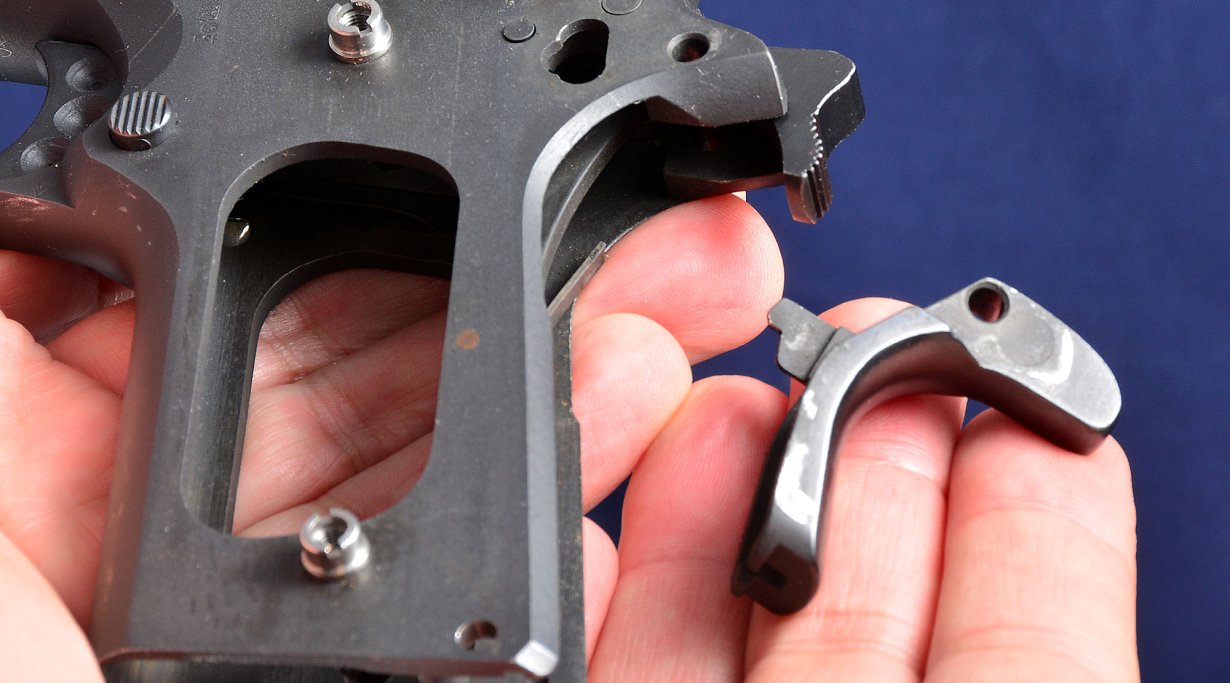

Der Hebel der manuellen Sicherung hält die Griffsicherung fest. Wenn der Sicherungshebel entfernt wird, kann die Griffsicherung ebenfalls vom Griffstück der COLT 1911 entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

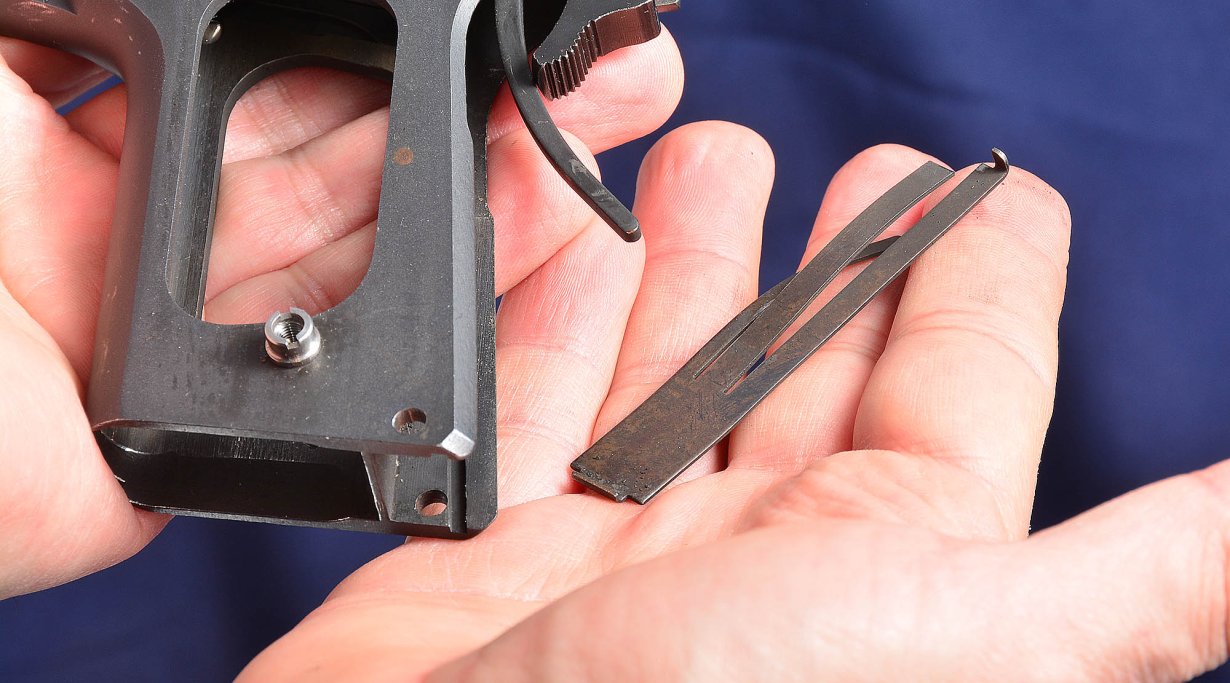

Zerlegen der COLT 1911: Für eine korrekte Funktionsweise muss die Abzugsfeder fachmännisch eingestellt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

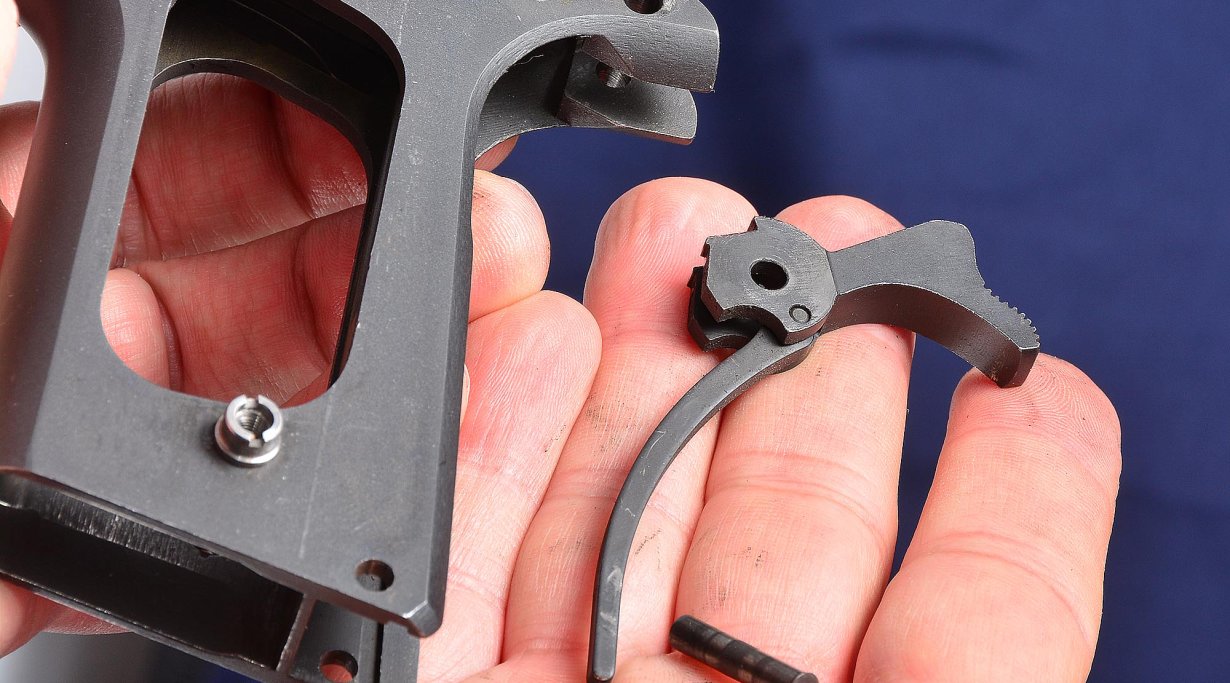

Der Hahn und der Schlaghammersporn der COLT 1911 können durch Herausdrücken des Stifts entfernt werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini
Zerlegen der COLT 1911: Auf der rechten Seite des Hahns sehen wir den oberen Mitnehmerhebel, der die automatische Schlagbolzensicherung bei Series 80-Modellen kontrolliert.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

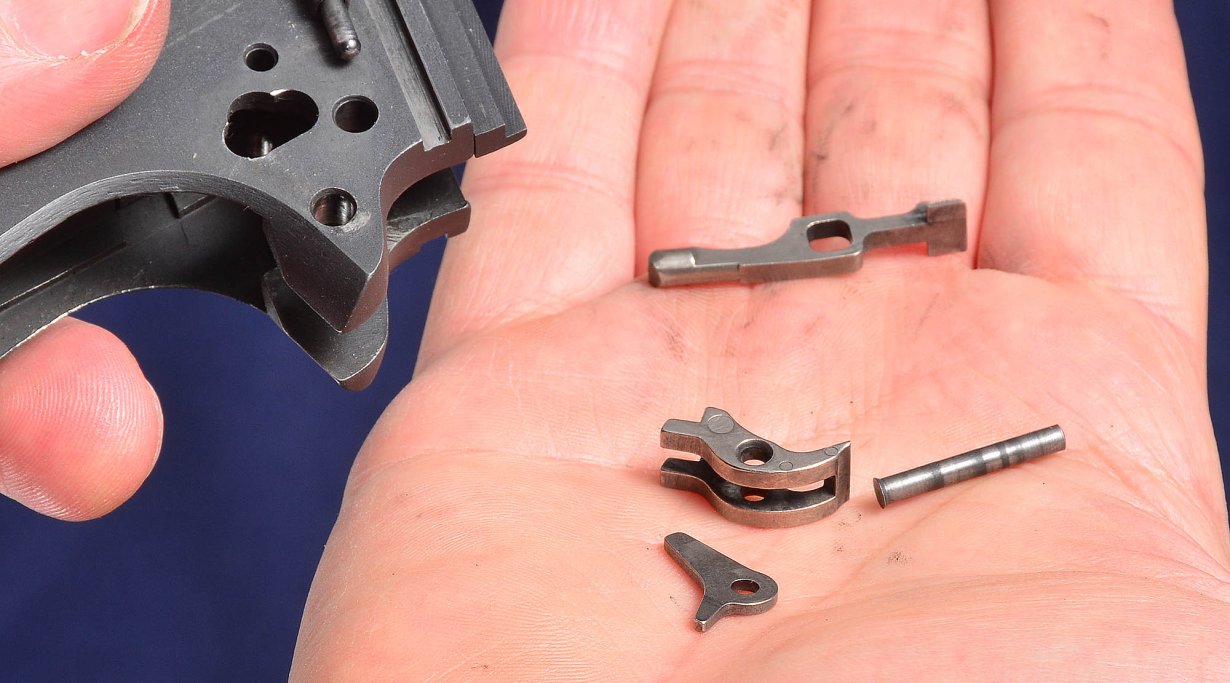

Durch Entfernen des Kopfstifts können folgende Teile der COLT 1911 zerlegt werden: oberer Mitnehmerhebel, unterer Mitnehmerhebel und Unterbrecher.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

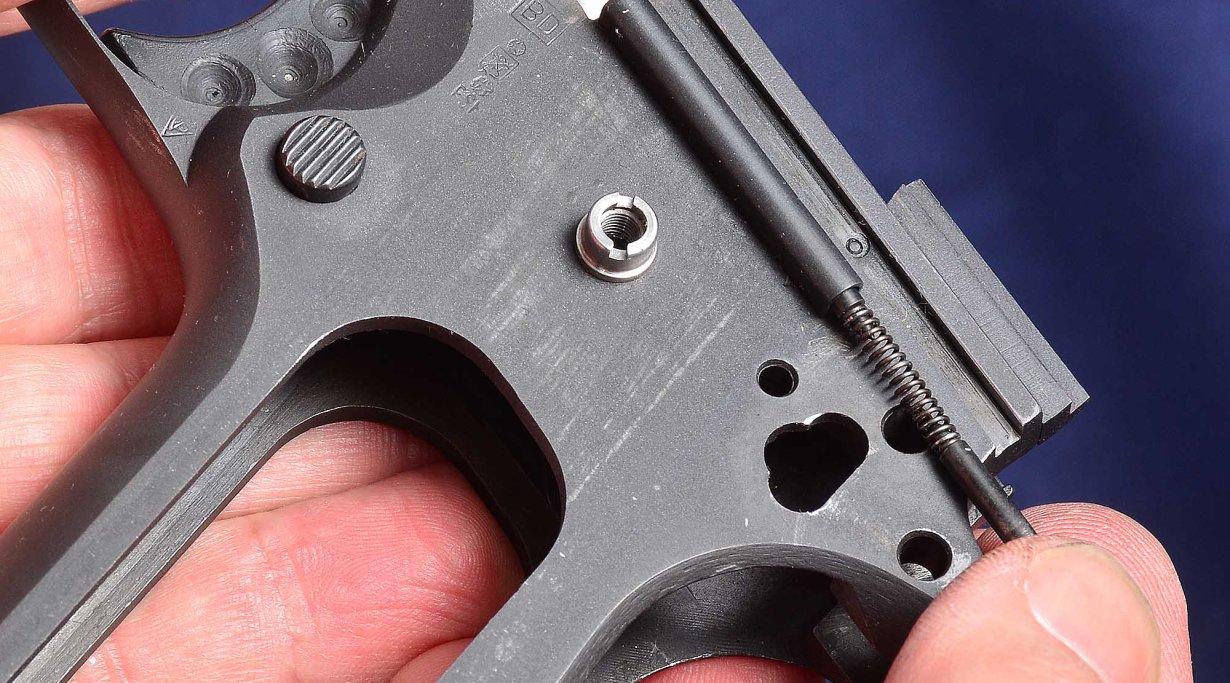

Zerlegen der COLT 1911: Aus dem Raststiftgehäuserohr können nun der Sicherungsflügelraststift, die Raststiftfeder und der Raststift des Schlittenfanghebels herausgenommen werden.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

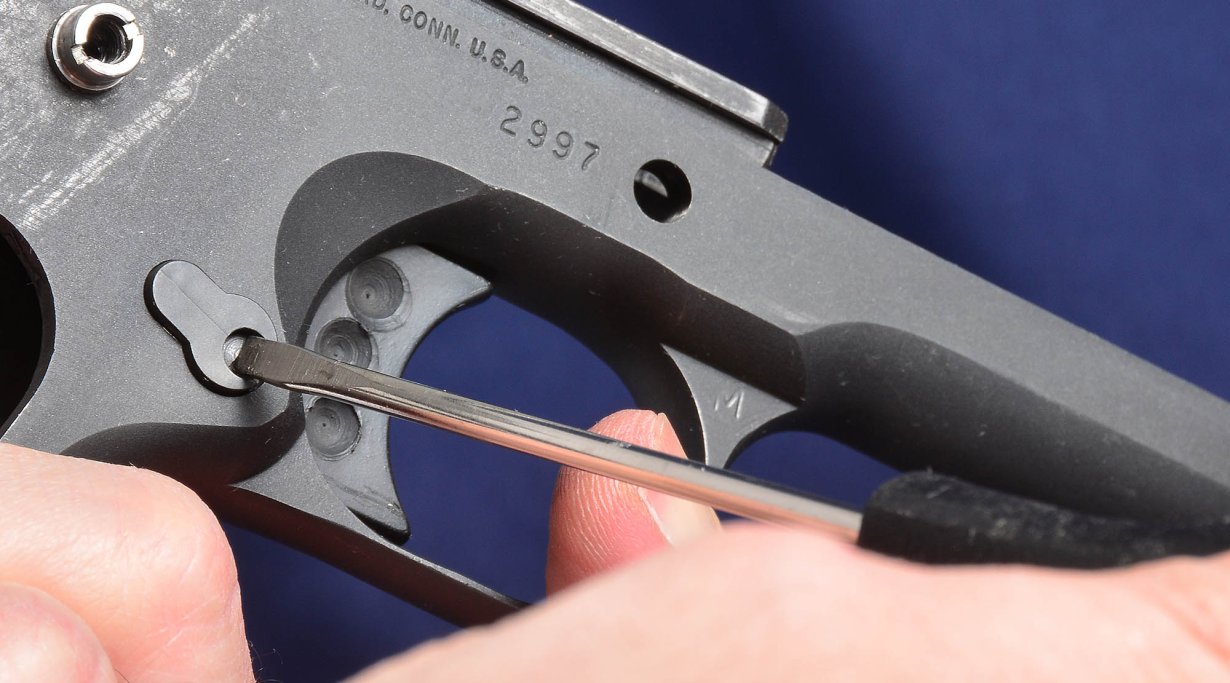

Die Magazinhalteknopfschraube der COLT 1911 wird entfernt, indem sie von der Unterseite leicht nach oben gedrückt und währenddessen gegen den Uhrzeigersinn herausgedreht wird.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

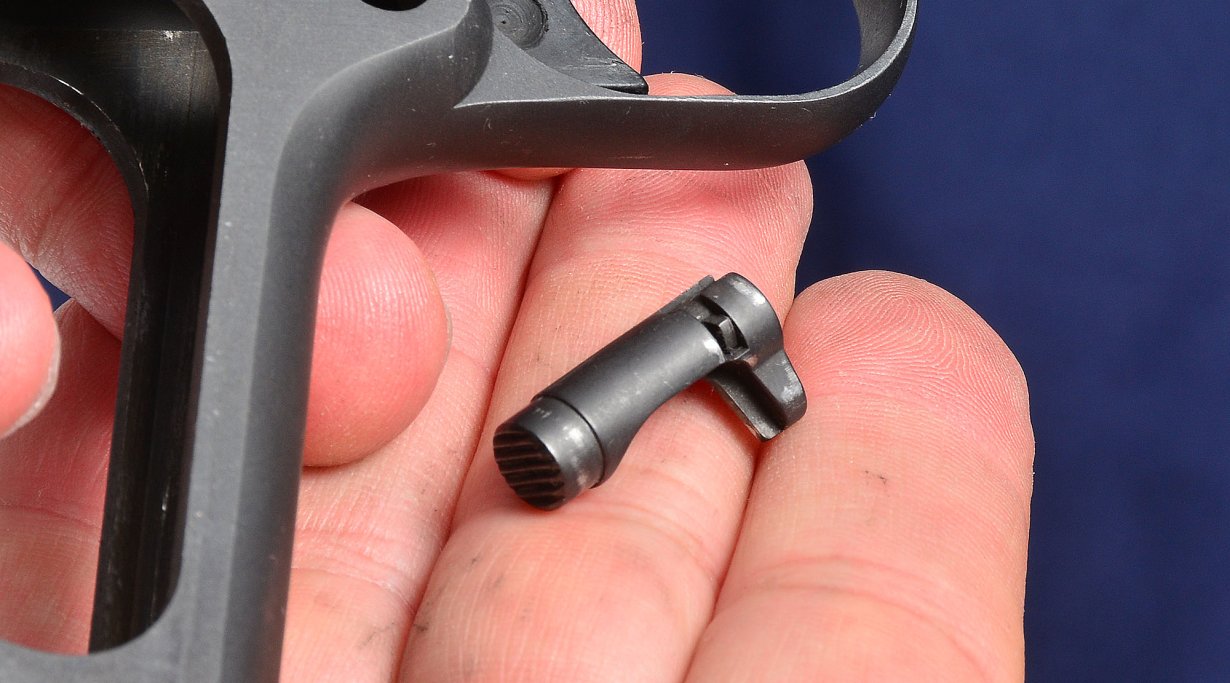

Magazinhalteknopfschraube. Die kleine Lasche hält den Knopf im Griffstück der COLT 1911.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

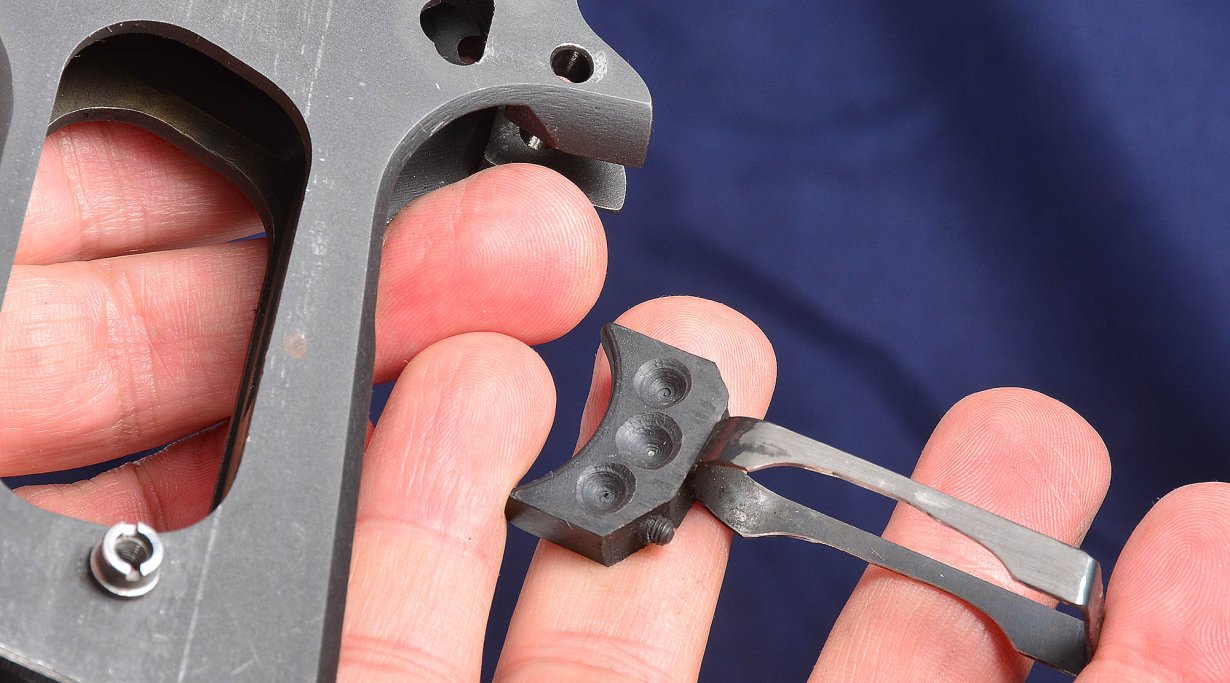

Der Abzug der COLT 1911 wird nach hinten aus dem Griffstück herausgezogen.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

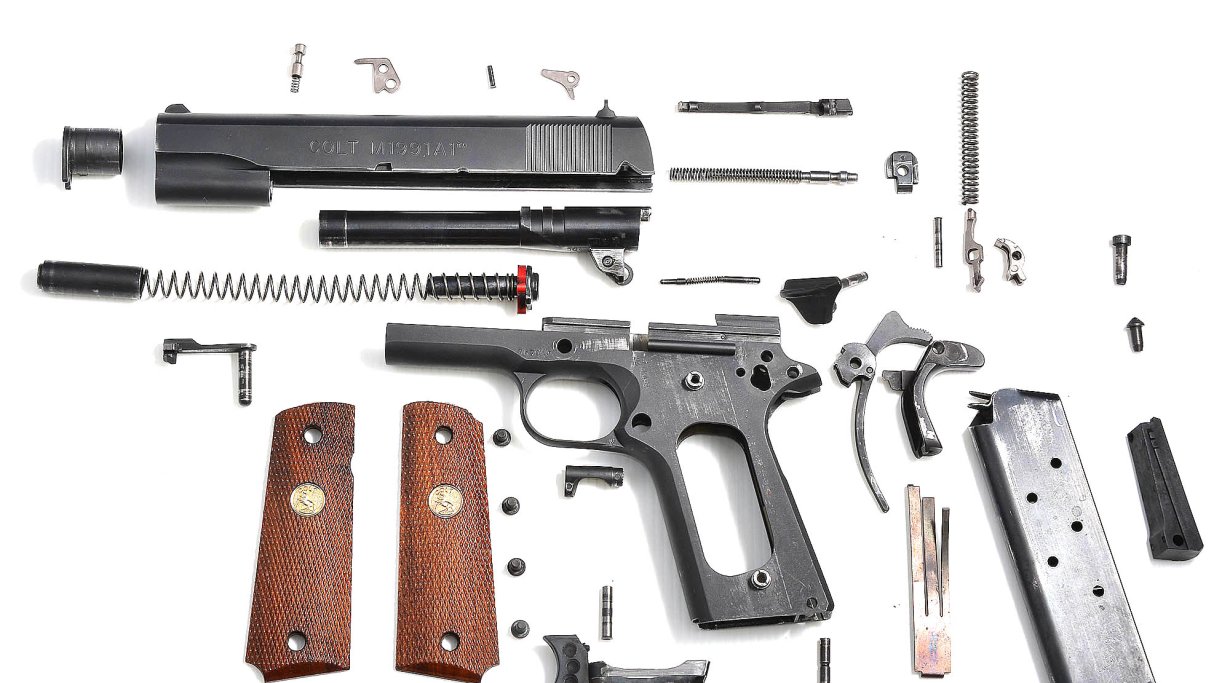

Der COLT 1911 Government Series 80 in komplett zerlegtem Zustand
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

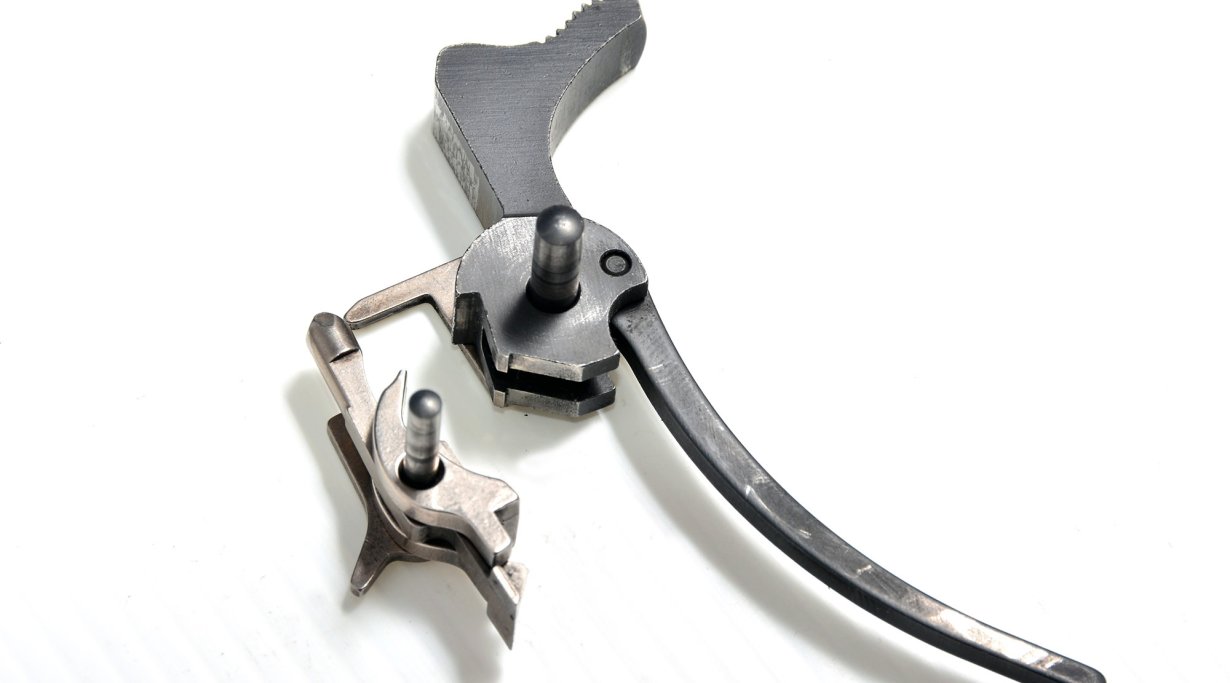

Der komplette Teilesatz, aus dem der Abzugsmechanismus der COLT 1911 besteht. Um ein besseres Verständnis für die Funktionsweise zu gewährleisten, wurde der obere Mitnehmerhebel kopfüber platziert.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

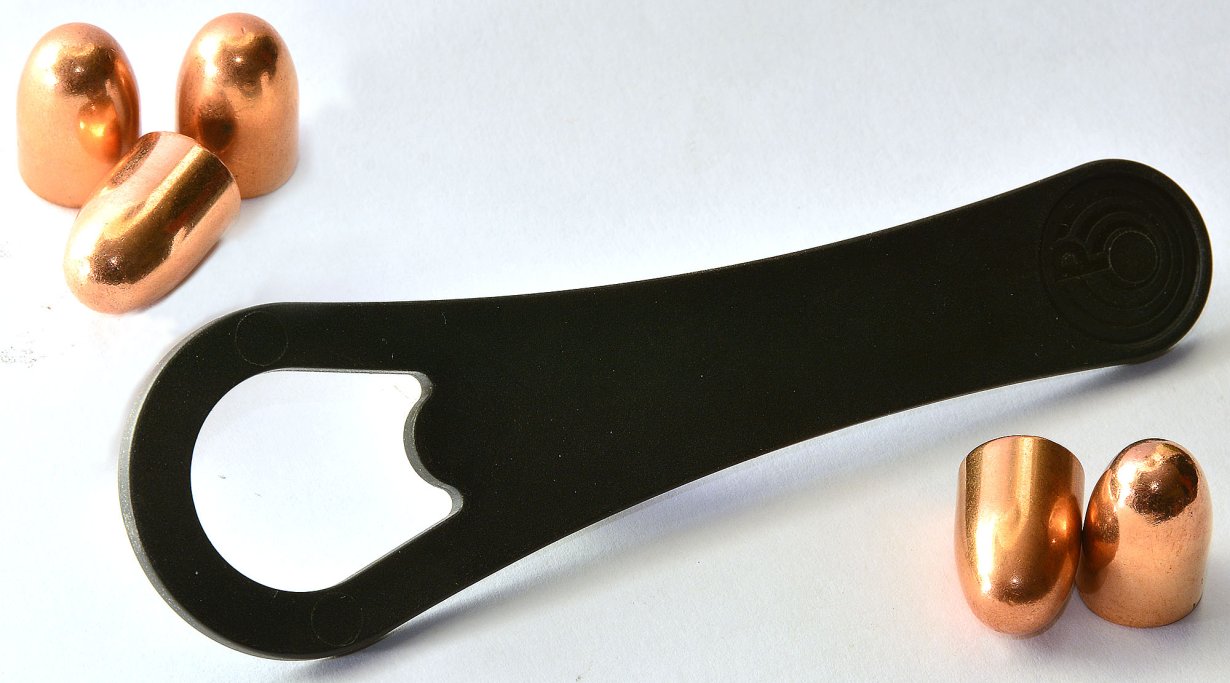

Einige Waffen mit Presspassung benötigen dieses Werkzeug, um den Laufhalter entfernen zu können.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

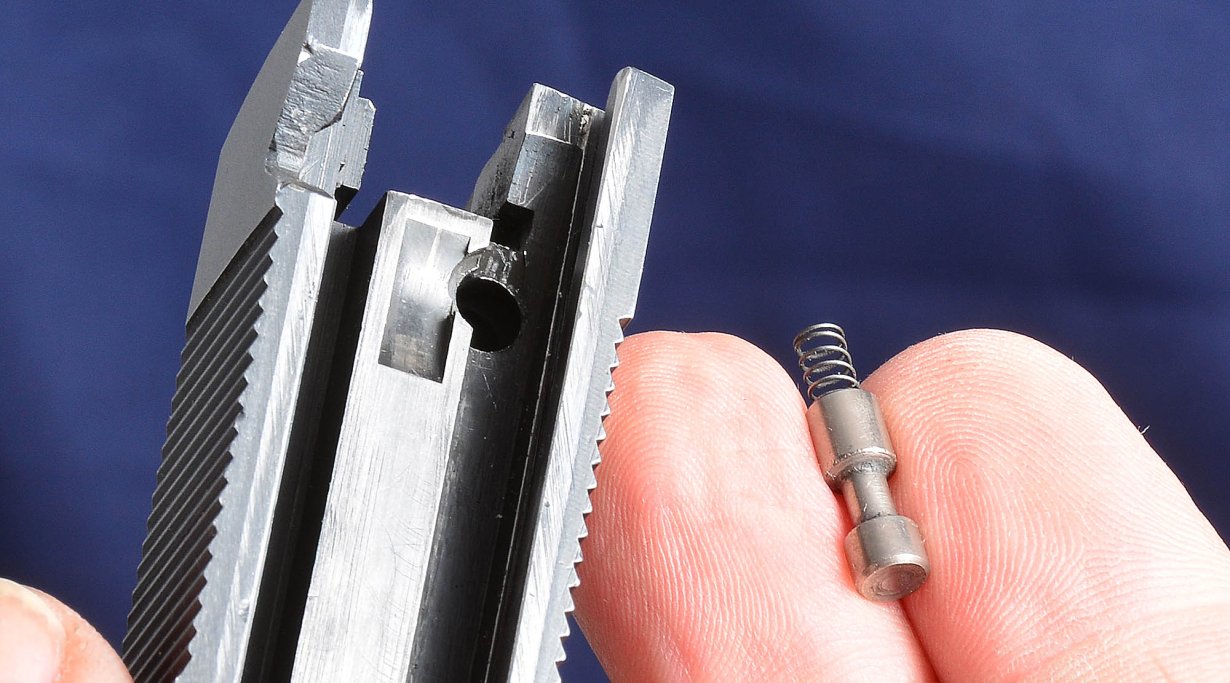

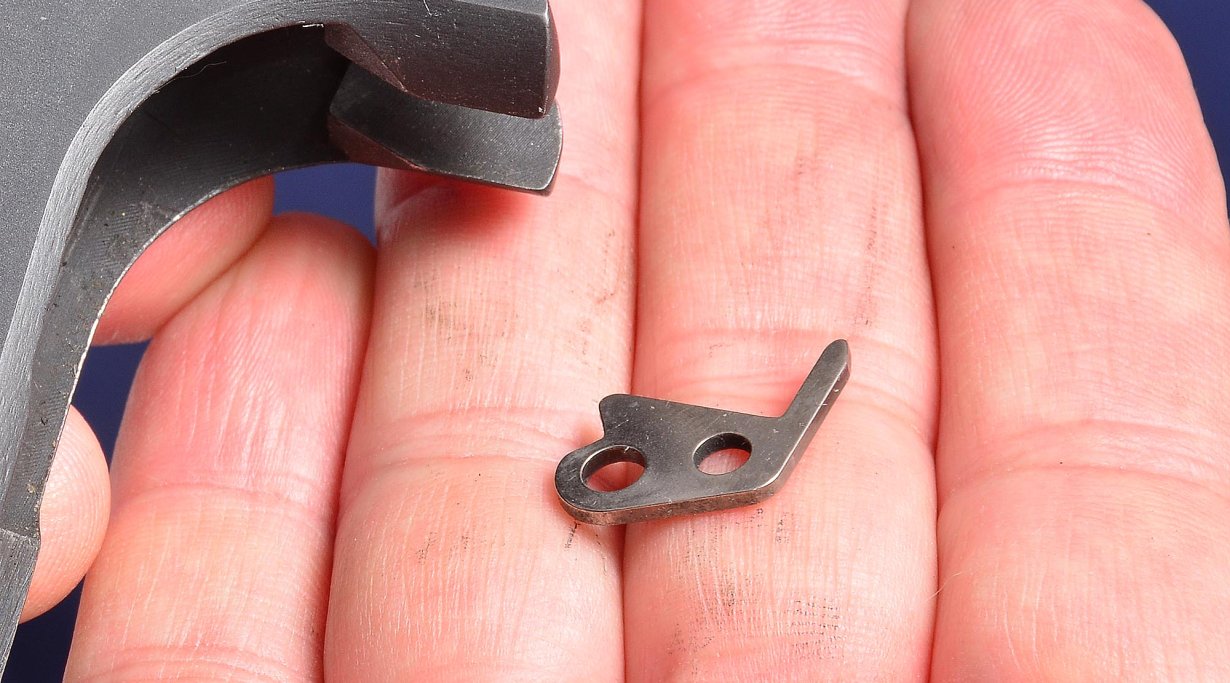

Der Schlagbolzenraststift der COLT 1911.
COLT 1911 Government .45 ACP komplett zerlegen
Bruno Ardovini

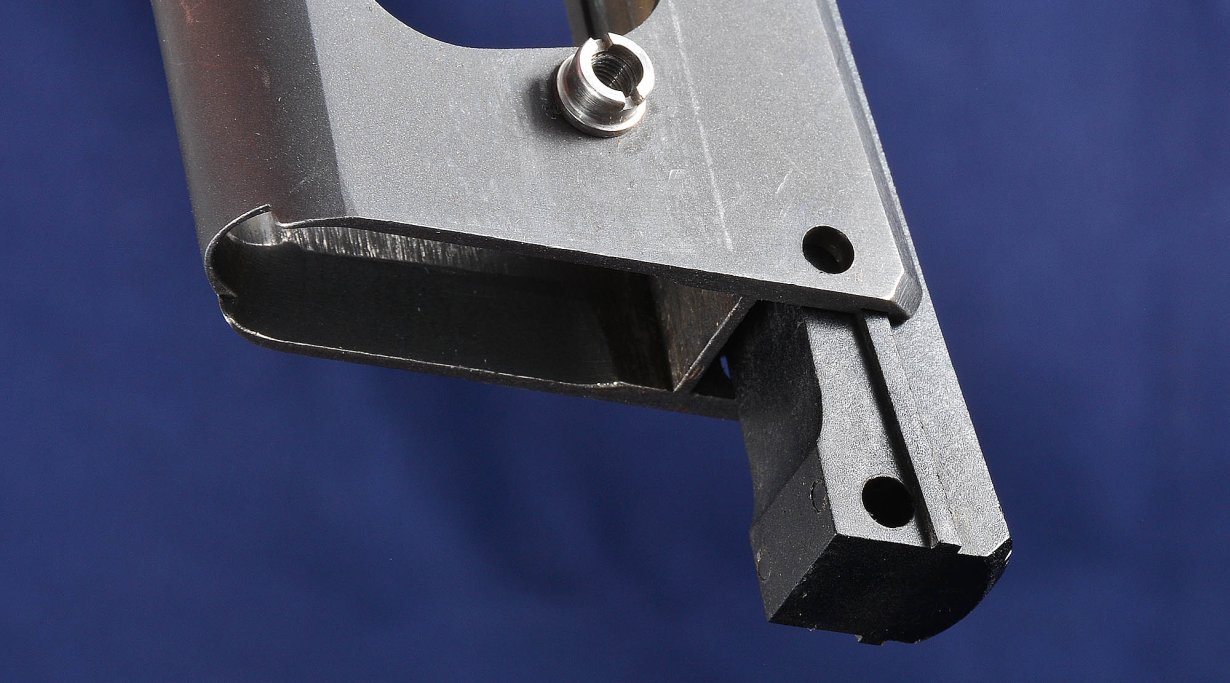

Das Schlagfedergehäuse der COLT 1911 ist hier teilweise vom Griffstück entfernt.
