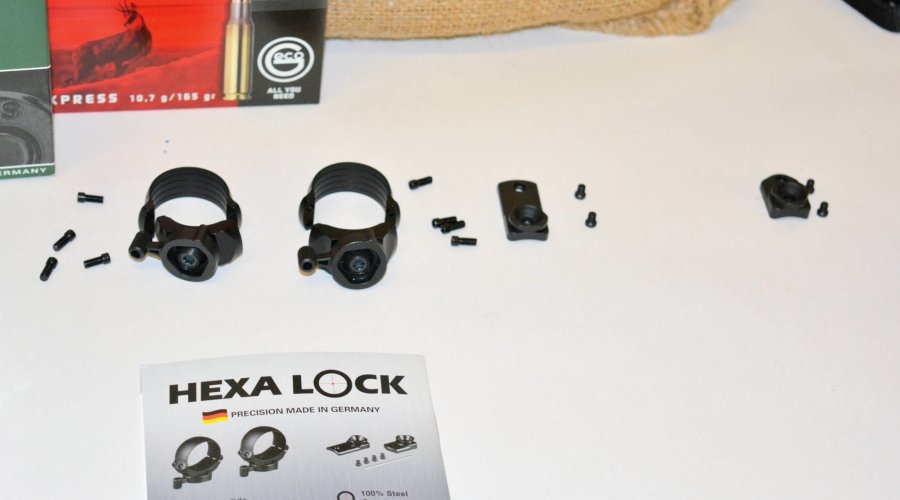

Die HexaLock-Montage aus dem Hause Mauser erhält ihren Namen durch ihre 6 Verriegelungsflächen. Jeweils 3 davon sind sternförmig in die Montagebasen integriert, die zugleich den unteren Bereich der ZF-Montageringe stellen. Hier findet sich auch vorn wie hinten ein kleiner Hebel zum Fixieren und Lösen der Verriegelung, damit das ZF zügig und wiederholgenau von der Büchse getrennt und wieder befestigt werden kann. Mauser produziert die HexaLock für die Büchsen Mauser 12, Mauser 18 und Mauser 98, wahlweise mit zölligem Ringdurchmesser (25,4 mm) oder mit 30-mm-Ringen, der Preis beträgt grundsätzlich 181,- Euro. Die Montage im Do-it-yourself-Verfahren zu befestigen ist nicht schwierig. Los geht´s:
Das ist das richtige Drehmoment zur Montage der HexaLock

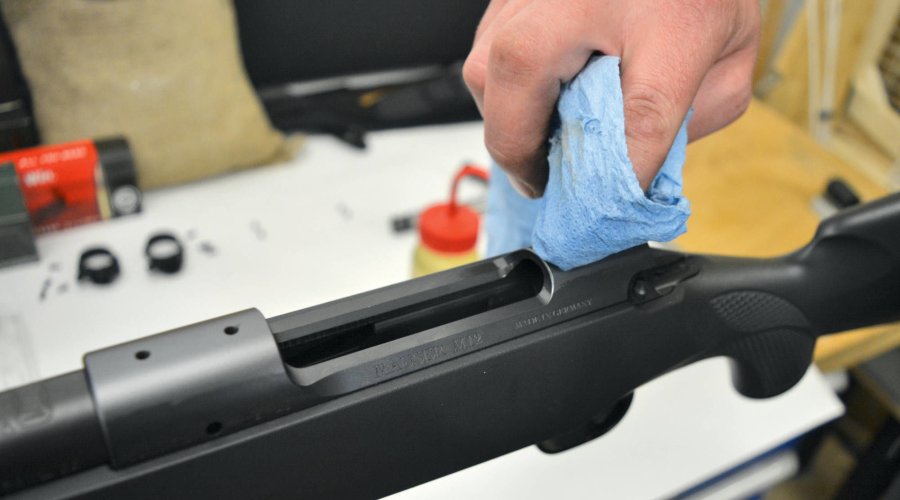

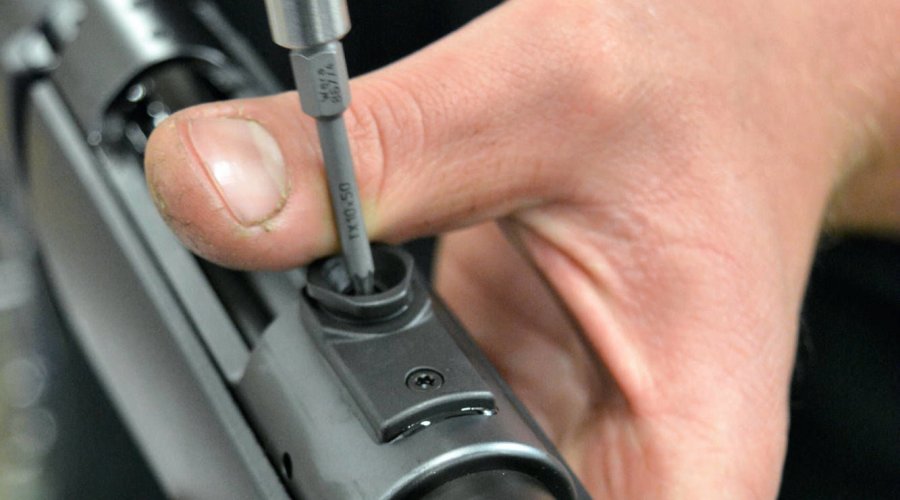

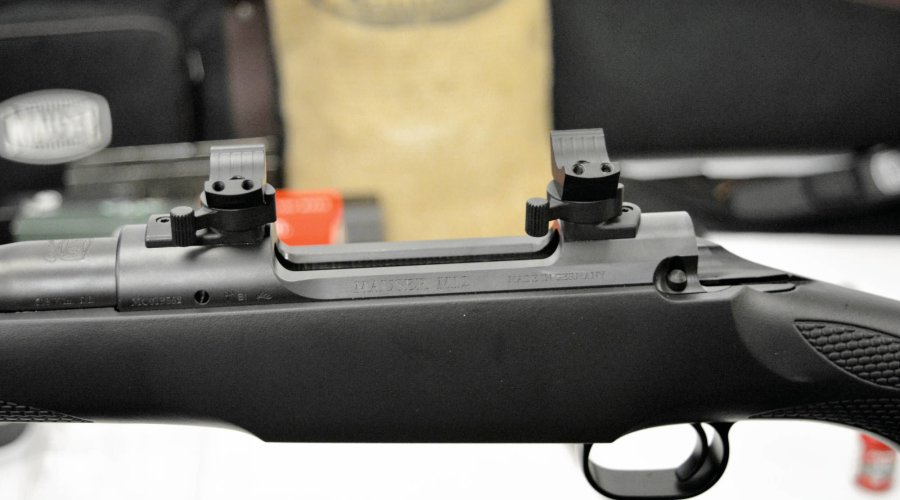

Den Innenseiten der Ringe, der Unterseite der Montagebasen und den Kontaktflächen zur Montage auf dem Systemgehäuse rückt man zunächst mit einem Entfetter zu Leibe und trocknet diese Flächen ab. Dann verschraubt man die beiden Basen mit dem System. Für das passende Drehmoment sorgt ein einstellbarer Schraubendreher, 5 Newtonmeter sollten es für die Befestigungsschrauben der HexaLock-Basen sein, 6 Newtonmeter für die beiden unteren Schrauben am ZF-Ring, nur 2 Newtonmeter für die oberen 8 Schrauben der ZF-Ringe. Aber bevor man die Schrauben der Ringe übers Kreuz abwechselnd festzieht, muss darin das Zielfernrohr ausgerichtet werden.
Die Anleitung zur Montage der HexaLock von Mauser in 5 einfachen, bebilderten Schritten:
Ausrichten des Zielfernrohrs und: Wird die Montage auch verklebt?

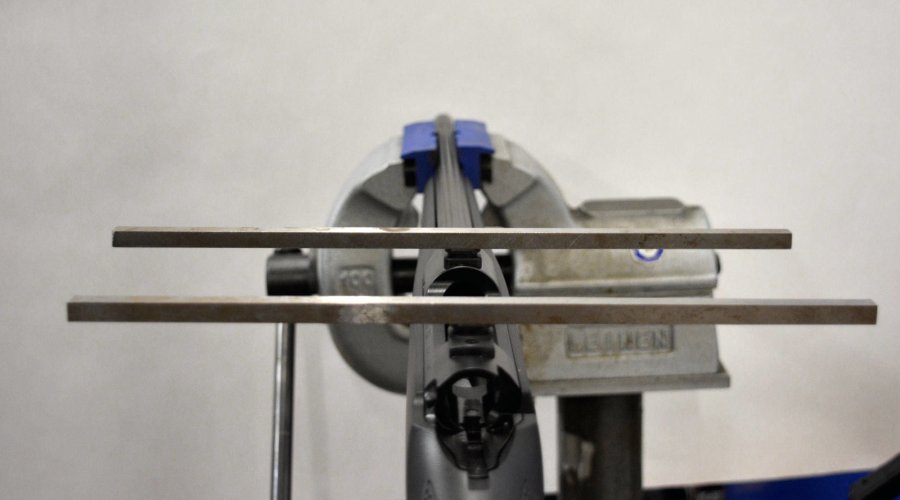

Den richtigen Augenabstand prüfe man idealerweise bei unterschiedlichen Vergrößerungen. Beim Ausrichten von Zielfernrohr und Montage hilft auch eine Wasserwaage – die gibt´s auch als App fürs Handy. "Wie hältst Du´s mit dem Kleber"? Ein sanftes Mittel zur Schraubensicherung der Ringe wie Loctite 222, diese Verbindung bekommt man später auch noch ohne Erhitzen mit sanftem Druck wieder auf. Der Hersteller empfiehlt, auch die Basen auf dem Gehäuse zu verkleben, dafür nimmt man bei Mauser ein Isny Klebemittel wie Loctite 603 und 648. Und was ist mit den Hebeln der HexaLock? Sollte deren Voreinstellung einmal nicht ganz passen oder verriegelt zu locker sein, dann justiert man sie neu. Dafür braucht es einen 25er Torx sowie einen kleinen 2-mm-Stift, letzterer gehört zum Lieferumfang. Idealerweise kann der Hebel anschließend mit mäßigem Kraftaufwand in seine Anschlagsposition gedrückt werden.
Text: Alexander Losert und Hamza Malalla
Dieser Know-How-Artikel erschien zuerst in der VISIER, Ausgabe 9/2020. Das Heft ist sowohl in der Print-, wie auch in einer digitalen Version im VS Medien-Onlineshop erhältlich.
