Billig waren die Montagen des Herstellers EAW noch nie. Aber wie sagt ein altes Sprichwort: Wer billig kauft, kauft zweimal. EAW ist seit Jahrzehnten vor allem für die Zielfernrohr-Schwenkmontagen bekannt, dabei aber weder antiquiert noch verstaubt. Der Hersteller mit Sitz im unterfränkischen Gerbrunn ruht sich nicht auf altem Ruhm aus. Man geht mit der Zeit, tüftelt, hält an gut funktionierenden Systemen fest, transferiert sie aber mit neuem Schwung in die heutige Zeit. Ein besonderes Schmankerl des Montagespezialisten durfte all4hunters auf der neuen Merkel K5 testen: Eine Schwenkmontage mit Schiene. In der Arbeitsweise ähnelt sie der Hebelschwenkmontage, die bereits speziell für Kipplaufwaffen entwickelt wurde. Die Wiederholgenauigkeit wurde hier bereits 1979 eindrücklich unter Beweis gestellt.
Die neue Montage von EAW für die Merkel K5 und K3 im Detail:

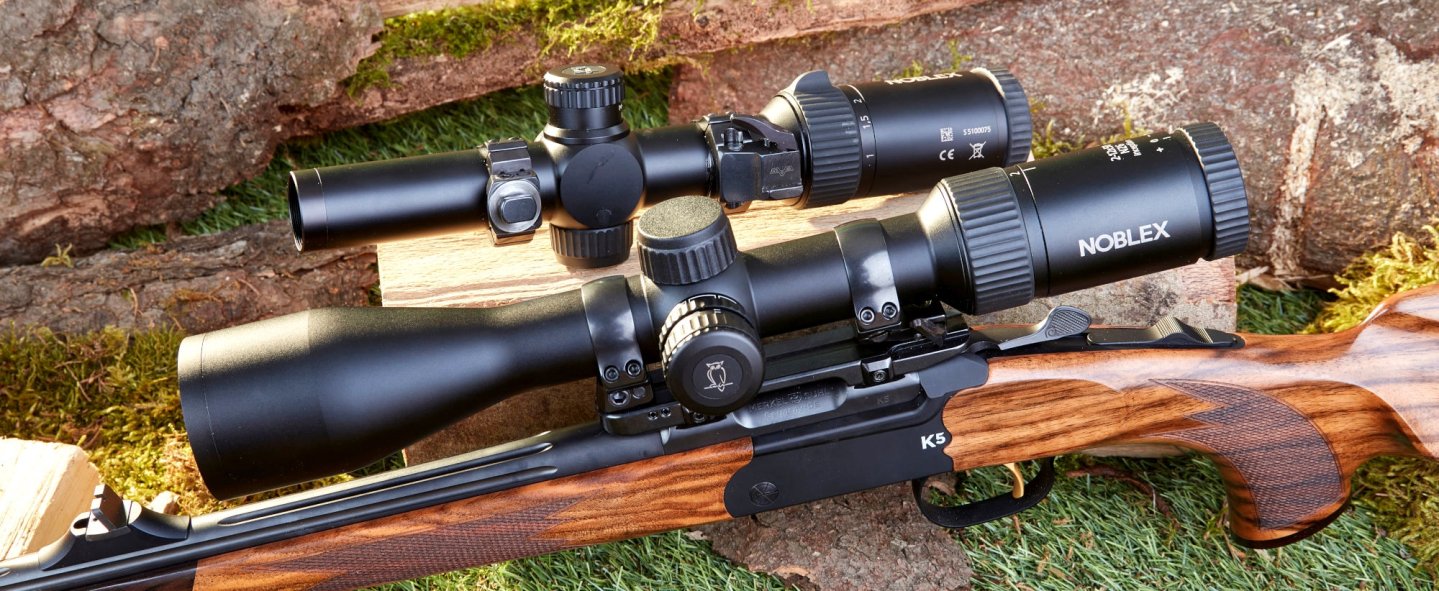

Die abgebildete Montage ist allerdings kein Kind der 70er, sondern das brandneu entwickelte technische Testmuster vor der Serienproduktion, konzipiert für die K3 und K5 von Merkel. So ist sie beschaffen: Die Waffe erhält einen Unterbau in Form einer Metallschiene. Das dem Lauf zugewandte Ende der Montage hat eine Ausfräsung für einen Zapfen. Der restliche Teil der Schiene ist gerade mit einer mittig laufenden Rinne. Am Zielfernrohr selbst finden sich an den zwei Ringen die jeweiligen Antagonisten zur Schiene. Der Fuß am vorderen Ring hat unten einen Zapfen, der quer in die Ausfräsung passt. Das Zielfernrohr wird dann auf die Schiene eingeschwenkt. Nun hat der am hinteren Ring montierte Fuß seinen Auftritt. Am hinteren Montagefuß finden sich ein kleiner Hebel und ein noch kleinerer Pin. Dieser Pin muss gedrückt werden, damit der Montagehebel in die Stellung gebracht werden kann, dass der Hinterfuß auf der Montageschiene einrastet: Den Hebel drücken, der kleine Pin rastet ein und die Montage hält. Um das Zielfernrohr jetzt wieder von der Waffe zu entfernen, den Hebel in die andere Richtung betätigen, den Pin drücken und das ZF von der Schiene schwenken. Die Handhabung erfordert einen kleinen Übungslauf, finden das Auge und der Finger doch nicht immer sofort den kleinen Pin zum Drücken und Lösen des Hebels. Einmal verinnerlicht, funktioniert der Mechanismus wie geschnitten Brot.
Handhabung und Wiederholgenauigkeit der EAW-Schwenkmontage für die Merkel K5 und K3 (Test mit Sellier & Bellot .308 Matchking)
In der Praxis sollte nun die Handhabung der EAW-Montage anhand der Präzision der Waffe geprüft werden. Im ersten Versuch wurden zehn Schuss sehr schnell hintereinander abgegeben. So merkt man, ob sich die Montage lockert oder ob sie sich fest schießt. Im zweiten Versuch wurde nach jedem der weiteren zehn Schüsse das Zielfernrohr ab- und wieder aufgeschwenkt. So sollte geprüft werden, ob sich eine Treffpunktverlagerung zeigt und die Wiederholgenauigkeit eventuell doch nicht gegeben wäre. Bei der Munition fiel die Wahl auf die 168-gr-Sellier & Bellot, eine Wettkampflaborierung mit Matchking-Geschossen des US-Herstellers Sierra. Die Ergebnisse sind eindeutig: Die Merkel K5 lieferte sehr gute Streukreise mit dieser Kombination von Munition und EAW-Schwenkmontage. Kleiner Wermutstropfen: Jeweils eine Patrone aus jeder Zehnschuss-Serie zündete beim ersten Abschlagen nicht. Sowohl ohne das Abnehmen des Zielfernrohres als auch nach ständigem Wechsel wiesen die Ergebnisse kaum Unterschiede auf.

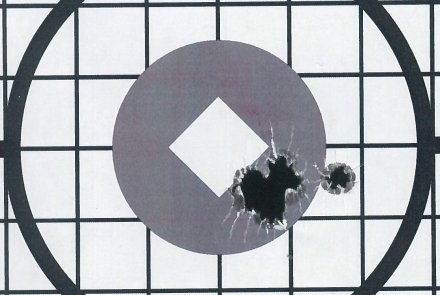

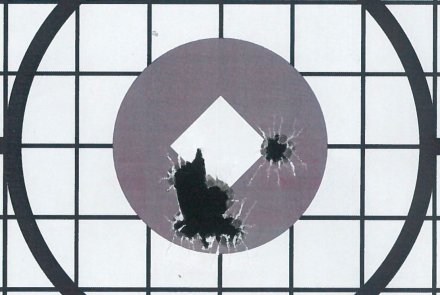

Inklusive Schützenfehler nach dem Zündversager maß das Trefferbild ohne Trennung von Waffe und Optik 25 Millimeter (15 Millimeter ohne Ausreißer). Nach zehnmaligem Auf- und Absetzen des Zielfernrohrs lagen die Ergebnisse bei 27 Millimeter mit Schützenfehler durch den Zündversager, andernfalls wären es 19 Millimeter gewesen. Optisch fügte sich die Montage von EAW ohne Aufzutragen sehr gut in das schlanke Gesamtkonzept der K5. Und das obwohl es sich in unserem Test nur um das "technische Muster" handelte – die Außenkonturen der Montage werden bei EAW noch final überarbeitet. Durch das Design der Schiene ist auch ein Wechseln unter unterschiedlichen Gläsern ein Leichtes.
Insgesamt bietet EAW hier ein praktisch durchdachtes System. Die Bedienung ist eine Freude, die Montage aus unserer Sicht jeden Euro wert. Den genauen Preis und die Verfügbarkeit erfragen Sie bitte bei EAW oder Ihrem Fachhändler.
Text: Carola Rathjens und Hamza Malalla
